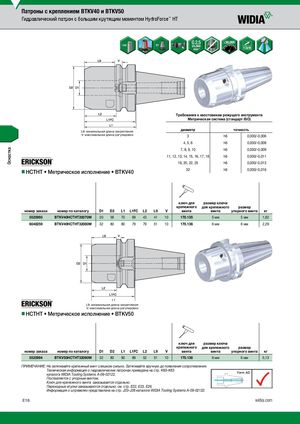

Каталог Widia достижения 2017 - страница 76

Оснастка Патроны с креплением BTKV40 и BTKV50 Гидравлический патрон с большим крутящим моментом HydroForce™ HT Требования к хвостовикам режущего инструмента Метрическая система (стандарт ISO) L9: минимальная длина закрепления диаметр точность V: максимальная длина регулировки 3 h6 0,000/-0,006 4, 5, 6 h6 0,000/-0,008 7, 8, 9, 10 h6 0,000/-0,009 11, 12, 13, 14, 15, 16, 17, 18 h6 0,000/-0,011 19, 20, 22, 25 h6 0,000/-0,013 nnHCTHT • Метрическое исполнение • BTKV40 32 h6 0,000/-0,016 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 L1 L1FC L2 L9 V винта винта упорного винта кг 5520993 BTKV40HCTHT20070M 20 58 70 69 43 41 10 170.135 5 мм 5 мм 1,62 6048259 BTKV40HCTHT32080M 32 80 80 79 79 51 10 170.136 6 мм 6 мм 2,29 L9: минимальная длина закрепления V: максимальная длина регулировки nnHCTHT • Метрическое исполнение • BTKV50 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 L1 L1FC L2 L9 V винта винта упорного винта кг 5520994 BTKV50HCTHT32090M 32 80 90 89 52 51 10 170.136 6 мм 6 мм 5,13 ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления. Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122. Поставляется с упорным винтом. Ключ для крепежного винта заказывается отдельно. Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26. Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122. E16 widia.com
