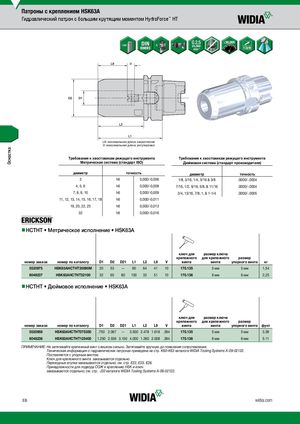

Каталог Widia достижения 2017 - страница 66

Оснастка Патроны с креплением HSK63A Гидравлический патрон с большим крутящим моментом HydroForce™ HT L9: минимальная длина закрепления V: максимальная длина регулировки Требования к хвостовикам режущего инструмента Требования к хвостовикам режущего инструмента Метрическая система (стандарт ISO) Дюймовая система (стандарт производителя) диаметр точность диаметр точность 3 h6 0,000/-0,006 1/8, 3/16, 1/4, 5/16 & 3/8 .0000/-.0004 4, 5, 6 h6 0,000/-0,008 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 7, 8, 9, 10 h6 0,000/-0,009 3/4, 13/16, 7/8, 1, & 1-1/4 .0000/-.0005 11, 12, 13, 14, 15, 16, 17, 18 h6 0,000/-0,011 19, 20, 22, 25 h6 0,000/-0,013 32 h6 0,000/-0,016 nnHCTHT • Метрическое исполнение • HSK63A ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V винта винта упорного винта кг 5520975 HSK63AHCTHT20090M 20 53 — 90 64 41 10 170.135 5 мм 5 мм 1,54 6048237 HSK63AHCTHT32100 32 65 80 100 32 51 10 170.136 6 мм 6 мм 2,25 nnHCTHT • Дюймовое исполнение • HSK63A ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V винта винта упорного винта фунт 5520958 HSK63AHCTHT075350 .750 2.067 — 3.500 2.478 1.618 .394 170.135 5 мм 5 мм 3.39 6048238 HSK63AHCTHT125400 1.250 2.559 3.150 4.000 1.260 2.008 .394 170.136 6 мм 6 мм 5.11 ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления. Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122. Поставляется с упорным винтом. Ключ для крепежного винта заказывается отдельно. Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26. Принадлежности для подвода СОЖ к креплению HSK и ключ заказываются отдельно; см. стр. J32 каталога WIDIA Tooling Systems A-09-02122. E6 widia.com
