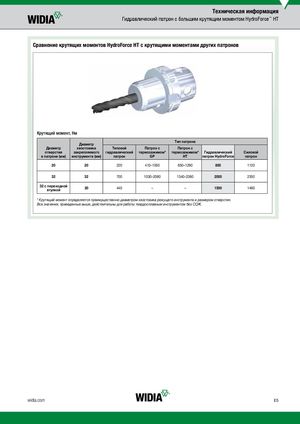

Техническая информация Гидравлический патрон с большим крутящим моментом HydroForce™ HT Сравнение крутящих моментов HydroForce HT с крутящими моментами других патронов Крутящий момент, Нм Диаметр Тип патрона Диаметр хвостовика Типовой Патрон с Патрон с отверстия закрепляемого гидравлический термозажимом* термозажимом* Гидравлический Силовой в патроне (мм) инструмента (мм) патрон GP HT патрон HydroForce патрон 20 20 220 410–1050 650–1290 800 1120 32 32 700 1030–2080 1340–2380 2000 2350 32 с переходнойвтулкой 20 440 – – 1500 1460 * Крутящий момент определяется преимущественно диаметром хвостовика режущего инструмента и размером отверстия. Все значения, приведенные выше, действительны для работы твердосплавным инструментом без СОЖ. widia.com E5
