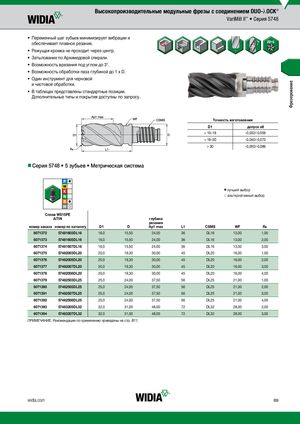

Каталог Widia достижения 2017 - страница 15

Фрезерование Высокопроизводительные модульные фрезы с соединением DUO-λOCK® VariMill II™ • Серия 5748 • Переменный шаг зубьев минимизирует вибрации и обеспечивает плавное резание.  • Режущая кромка не проходит через центр.  • Затылование по Архимедовой спирали.  •  Возможность врезания под углом до 3°.  • Возможность обработки паза глубиной до 1 x D.  • Один инструмент для черновой и чистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Точность изготовления D1 допуск e8 > 10–18 -0,032/-0,059 > 18–30 -0,040/-0,073 > 30 -0,050/-0,089 nnСерия 5748 • 5 зубьев • Метрическая система v лучший выбор j альтернативный выбор СплWавP1W5SP1E5PE AlTiN глубина резания номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF Rε 6071372 57481603DL16 16,0 15,50 24,00 36 DL16 13,00 1,00 6071373 57481605DL16 16,0 15,50 24,00 36 DL16 13,00 2,00 6071374 57481607DL16 16,0 15,50 24,00 36 DL16 13,00 3,00 6071375 57482003DL20 20,0 19,30 30,00 45 DL20 16,00 1,00 6071376 57482005DL20 20,0 19,30 30,00 45 DL20 16,00 2,00 6071377 57482007DL20 20,0 19,30 30,00 45 DL20 16,00 3,00 6071378 57482008DL20 20,0 19,30 30,00 45 DL20 16,00 4,00 6071379 57482503DL25 25,0 24,00 37,50 56 DL25 21,00 1,00 6071380 57482505DL25 25,0 24,00 37,50 56 DL25 21,00 2,00 6071391 57482507DL25 25,0 24,00 37,50 56 DL25 21,00 3,00 6071392 57482508DL25 25,0 24,00 37,50 56 DL25 21,00 4,00 6071393 57483205DL32 32,0 31,00 48,00 72 DL32 28,00 2,00 6071394 57483207DL32 32,0 31,00 48,00 72 DL32 28,00 3,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. B11. widia.com B9
