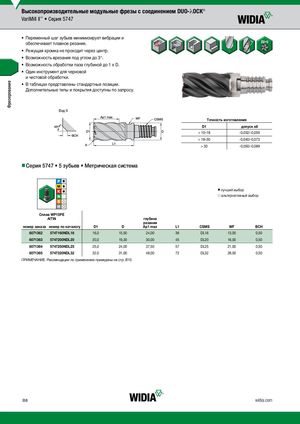

Фрезерование Высокопроизводительные модульные фрезы с соединением DUO-λOCK® VariMill II™ • Серия 5747 • Переменный шаг зубьев минимизирует вибрации и обеспечивает плавное резание.  • Режущая кромка не проходит через центр.  •  Возможность врезания под углом до 3°.  • Возможность обработки паза глубиной до 1 x D.  • Один инструмент для черновой и чистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Вид X Точность изготовления D1 допуск e8 > 10–18 -0,032/-0,059 > 18–30 -0,040/-0,073 > 30 -0,050/-0,089 nnСерия 5747 • 5 зубьев • Метрическая система v лучший выбор j альтернативный выбор СплWавP1W5PP1E5PE AlTiN глубина резания номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF BCH 6071362 5747160NDL16 16,0 15,50 24,00 36 DL16 13,00 0,50 6071363 5747200NDL20 20,0 19,30 30,00 45 DL20 16,00 0,50 6071364 5747250NDL25 25,0 24,00 37,50 57 DL25 21,00 0,50 6071365 5747320NDL32 32,0 31,00 48,00 72 DL32 28,00 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. B10. B8 widia.com
