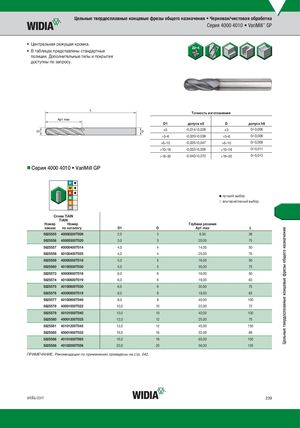

Каталог Widia цельные концевые фрезы - страница 239

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Серия 4000 4010 • VariMill™ GP • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 4000 4010 • VariMill GP ˜ лучший выбор ™ альтернативный выбор СплTаiвAlTNiAlN TiAlN Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L 5825555 40000200T006 2,0 3 6,30 38 5825556 40000300T020 3,0 3 20,00 75 5825557 40000400T014 4,0 4 14,00 50 5825558 40100400T025 4,0 4 25,00 75 5825559 40000500T016 5,0 5 16,00 50 5825560 40100500T030 5,0 5 30,00 75 5825573 40000600T016 6,0 6 16,00 50 5825574 40100600T019 6,0 6 19,00 63 5825575 40100600T030 6,0 6 30,00 75 5825576 40000800T019 8,0 8 19,00 63 5825577 40100800T040 8,0 8 40,00 100 5825578 40001000T022 10,0 10 22,00 72 5825579 40101000T040 10,0 10 40,00 100 5825580 40001200T025 12,0 12 25,00 75 5825581 40101200T045 12,0 12 45,00 150 5825585 40001600T032 16,0 16 32,00 89 5825586 40101600T065 16,0 16 65,00 150 5825588 40102000T056 20,0 20 56,00 125 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 242. widia.com 239 Цельные твердосплавные концевые фрезы общего назначения
