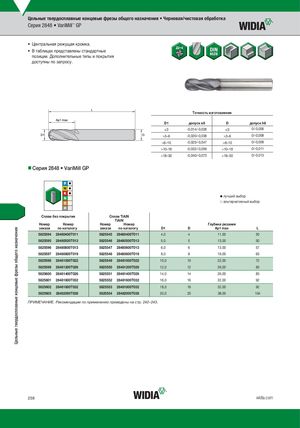

Каталог Widia цельные концевые фрезы - страница 238

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Серия 2848 • VariMill™ GP • Ц ентральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 2848 • VariMill GP ˜ лучший выбор ™ альтернативный выбор Сплав без покрытия Сплав TiAlN TiAlN Номер Номер Номер Номер Глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L 5825594 28480400T011 5825545 28480400T011 4,0 4 11,00 50 5825595 28480500T013 5825546 28480500T013 5,0 5 13,00 50 5825596 28480600T013 5825547 28480600T013 6,0 6 13,00 57 5825597 28480800T019 5825548 28480800T019 8,0 8 19,00 63 5825598 28481000T022 5825549 28481000T022 10,0 10 22,00 72 5825599 28481200T026 5825550 28481200T026 12,0 12 26,00 83 5825600 28481400T026 5825551 28481400T026 14,0 14 26,00 83 5825601 28481600T032 5825552 28481600T032 16,0 16 32,00 92 5825602 28481800T032 5825553 28481800T032 18,0 18 32,00 92 5825603 28482000T038 5825554 28482000T038 20,0 20 38,00 104 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 242–243. 238 widia.com Цельные твердосплавные концевые фрезы общего назначения
