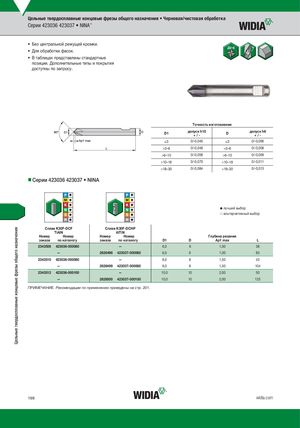

Каталог Widia цельные концевые фрезы - страница 198

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Серии 423036 423037 • NINA™ • Б ез центральной режущей кромки.   • Д ля обработки фасок.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск h10+/- D допуск h6+/- ≤3 0/-0,040 ≤3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 nnСерии 423036 423037 • NINA ˜ лучший выбор ™ альтернативный выбор CплKа3в0KF3-D0FC-FDCF CплKа3в0KF3-D0FC-HDPCHP TiAlN AlTiN Номер Номер Номер Номер Глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L 2343508 423036-000060 — 6,0 6 1,00 38 — 2628498 423037-000060 6,0 6 1,00 83 2343510 423036-000080 — 8,0 8 1,50 43 — 2628499 423037-000080 8,0 8 1,50 104 2343512 423036-000100 — 10,0 10 2,00 50 — 2628500 423037-000100 10,0 10 2,00 125 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 201. 198 widia.com Цельные твердосплавные концевые фрезы общего назначения
