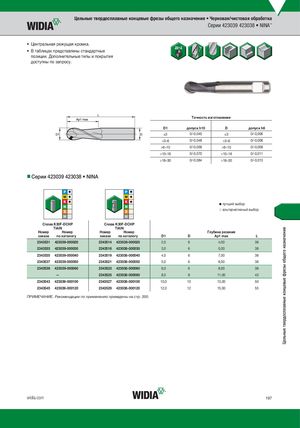

Каталог Widia цельные концевые фрезы - страница 197

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Серии 423039 423038 • NINA™ • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск h10 D допуск h6 ≤3 0/-0,040 ≤3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 nnСерии 423039 423038 • NINA ˜ лучший выбор ™ альтернативный выбор CплKа3в0KF3-D0FC-HDPCHP CплKа3в0KF3-D0FC-HDPCHP TiAlN TiAlN Номер Номер Номер Номер Глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L 2343531 423039-000020 2343514 423038-000020 2,0 6 4,00 38 2343533 423039-000030 2343516 423038-000030 3,0 6 5,00 38 2343535 423039-000040 2343519 423038-000040 4,0 6 7,00 38 2343537 423039-000050 2343521 423038-000050 5,0 6 8,00 38 2343539 423039-000060 2343523 423038-000060 6,0 6 8,00 38 — 2343525 423038-000080 8,0 8 11,00 43 2343543 423039-000100 2343527 423038-000100 10,0 10 13,00 50 2343545 423039-000120 2343529 423038-000120 12,0 12 15,00 55 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 200. widia.com 197 Цельные твердосплавные концевые фрезы общего назначения
