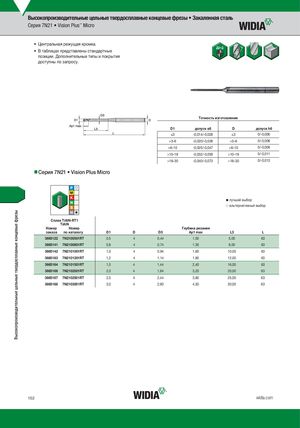

Каталог Widia цельные концевые фрезы - страница 152

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серия 7N21 • Vision Plus™ Micro • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 7N21 • Vision Plus Micro ˜ лучший выбор ™ альтернативный выбор СплTаiAвlNTiA- lRNT-R1 T1 TiAlN Номер Номер Глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L 3665122 7N2100501RT 0,5 4 0,44 1,00 5,00 63 3665141 7N2100801RT 0,8 4 0,74 1,30 8,00 63 3665142 7N2101001RT 1,0 4 0,94 1,60 10,00 63 3665163 7N2101201RT 1,2 4 1,14 1,90 12,00 63 3665164 7N2101501RT 1,5 4 1,44 2,40 16,00 63 3665166 7N2102001RT 2,0 4 1,94 3,20 20,00 63 3665167 7N2102501RT 2,5 4 2,44 3,80 25,00 63 3665168 7N2103001RT 3,0 4 2,90 4,50 30,00 63 152 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
