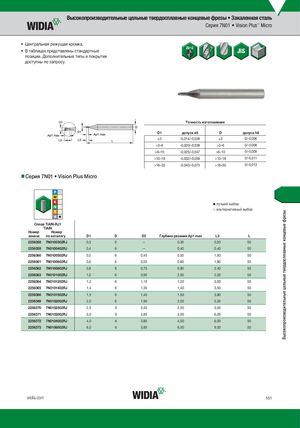

Каталог Widia цельные концевые фрезы - страница 151

Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серия 7N01 • Vision Plus™ Micro • Центральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 7N01 • Vision Plus Micro ˜ лучший выбор ™ альтернативный выбор СплTаiвATlNiA-RlNJ-1RJ1 TiAlN Номер Номер заказа по каталогу D1 D D3 Глубина резания Ap1 max L3 L 2256358 7N0100302RJ 0,3 6 — 0,30 0,30 50 2256359 7N0100402RJ 0,4 6 — 0,40 0,40 50 2256360 7N0100502RJ 0,5 6 0,45 0,50 1,50 50 2256361 7N0100602RJ 0,6 6 0,55 0,60 1,80 50 2256362 7N0100802RJ 0,8 6 0,75 0,80 2,40 50 2256363 7N0101002RJ 1,0 6 0,95 2,50 2,50 50 2256364 7N0101202RJ 1,2 6 1,15 1,20 3,00 50 2256365 7N0101402RJ 1,4 6 1,35 1,40 3,50 50 2256366 7N0101502RJ 1,5 6 1,45 1,50 3,80 50 2256369 7N0102002RJ 2,0 6 1,95 2,00 5,00 50 2256370 7N0102502RJ 2,5 6 2,40 2,50 5,00 50 2256371 7N0103002RJ 3,0 6 2,85 3,00 6,00 50 2256372 7N0104002RJ 4,0 6 3,85 4,00 6,00 50 2256373 7N0106002RJ 6,0 6 5,85 6,00 9,00 50 widia.com 151 Высокопроизводительные цельные твердосплавные концевые фрезы
