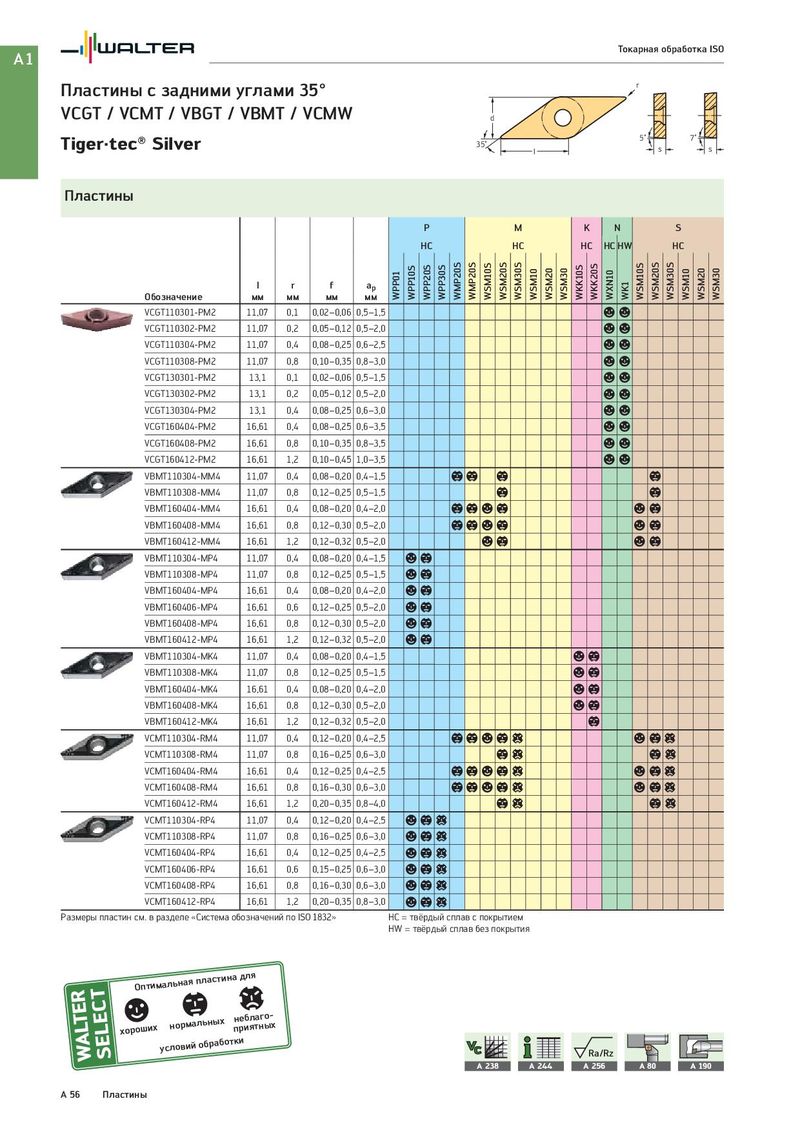

A1 Токарная обработка ISO Пластины с задними углами 35° r VCGT / VCMT / VBGT / VBMT / VCMW d Tiger·tec® Silver 35˚ 5˚ 7˚ l s s Пластины P M K N S HC HC HC HC HW HC l r f ap WPP01 WPP10S WPP20S WPP30S WMP20S WMP20S WSM10S WSM20S WSM30S WSM10 WSM20 WSM30 WKK10S WKK20S WXN10 WK1 WSM10S WSM20S WSM30S WSM10 WSM20 WSM30 Обозначение мм мм мм мм VCGT110301-PM2 11,07 0,1 0,02–0,06 0,5–1,5 aa VCGT110302-PM2 11,07 0,2 0,05–0,12 0,5–2,0 aa VCGT110304-PM2 11,07 0,4 0,08–0,25 0,6–2,5 aa VCGT110308-PM2 11,07 0,8 0,10–0,35 0,8–3,0 aa VCGT130301-PM2 13,1 0,1 0,02–0,06 0,5–1,5 aa VCGT130302-PM2 13,1 0,2 0,05–0,12 0,5–2,0 aa VCGT130304-PM2 13,1 0,4 0,08–0,25 0,6–3,0 aa VCGT160404-PM2 16,61 0,4 0,08–0,25 0,6–3,5 aa VCGT160408-PM2 16,61 0,8 0,10–0,35 0,8–3,5 aa VCGT160412-PM2 16,61 1,2 0,10–0,45 1,0–3,5 aa VBMT110304-MM4 11,07 0,4 0,08–0,20 0,4–1,5 bb b b VBMT110308-MM4 11,07 0,8 0,12–0,25 0,5–1,5 b b VBMT160404-MM4 16,61 0,4 0,08–0,20 0,4–2,0 bbab a b VBMT160408-MM4 16,61 0,8 0,12–0,30 0,5–2,0 bbab a b VBMT160412-MM4 16,61 1,2 0,12–0,32 0,5–2,0 ab a b VBMT110304-MP4 11,07 0,4 0,08–0,20 0,4–1,5 ab VBMT110308-MP4 11,07 0,8 0,12–0,25 0,5–1,5 ab VBMT160404-MP4 16,61 0,4 0,08–0,20 0,4–2,0 ab VBMT160406-MP4 16,61 0,6 0,12–0,25 0,5–2,0 ab VBMT160408-MP4 16,61 0,8 0,12–0,30 0,5–2,0 ab VBMT160412-MP4 16,61 1,2 0,12–0,32 0,5–2,0 ab VBMT110304-MK4 11,07 0,4 0,08–0,20 0,4–1,5 ab VBMT110308-MK4 11,07 0,8 0,12–0,25 0,5–1,5 ab VBMT160404-MK4 16,61 0,4 0,08–0,20 0,4–2,0 ab VBMT160408-MK4 16,61 0,8 0,12–0,30 0,5–2,0 ab VBMT160412-MK4 16,61 1,2 0,12–0,32 0,5–2,0 b VCMT110304-RM4 11,07 0,4 0,12–0,20 0,4–2,5 bbabc abc VCMT110308-RM4 11,07 0,8 0,16–0,25 0,6–3,0 bc bc VCMT160404-RM4 16,61 0,4 0,12–0,25 0,4–2,5 bbabc abc VCMT160408-RM4 16,61 0,8 0,16–0,30 0,6–3,0 bbabc abc VCMT160412-RM4 16,61 1,2 0,20–0,35 0,8–4,0 bc bc VCMT110304-RP4 11,07 0,4 0,12–0,20 0,4–2,5 abc VCMT110308-RP4 11,07 0,8 0,16–0,25 0,6–3,0 abc VCMT160404-RP4 16,61 0,4 0,12–0,25 0,4–2,5 abc VCMT160406-RP4 16,61 0,6 0,15–0,25 0,6–3,0 abc VCMT160408-RP4 16,61 0,8 0,16–0,30 0,6–3,0 abc VCMT160412-RP4 16,61 1,2 0,20–0,35 0,8–3,0 abc Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 238 A 244 A 256 A 80 A 190 A 56 Пластины
