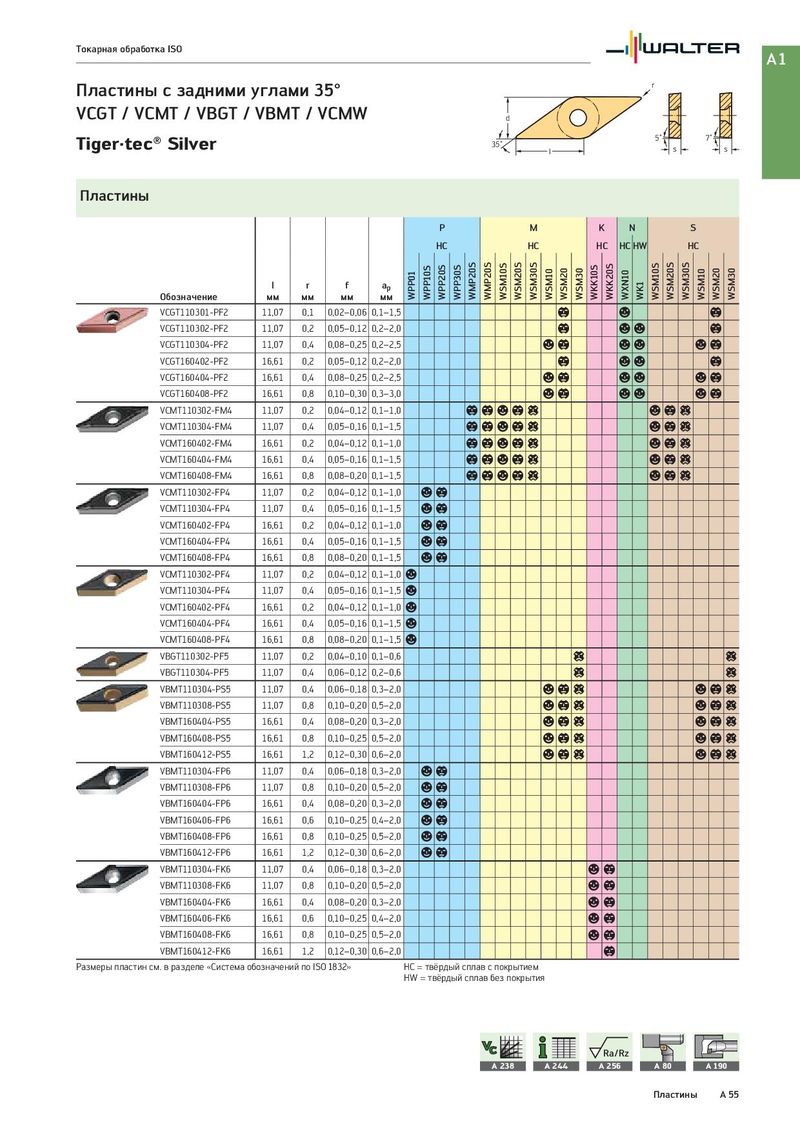

Токарная обработка ISO A1 Пластины с задними углами 35° r VCGT / VCMT / VBGT / VBMT / VCMW d Tiger·tec® Silver 35˚ 5˚ 7˚ l s s Пластины P M K N S HC HC HC HC HW HC l r f ap WPP01 WPP10S WPP20S WPP30S WMP20S WMP20S WSM10S WSM20S WSM30S WSM10 WSM20 WSM30 WKK10S WKK20S WXN10 WK1 WSM10S WSM20S WSM30S WSM10 WSM20 WSM30 Обозначение мм мм мм мм VCGT110301-PF2 11,07 0,1 0,02–0,06 0,1–1,5 b a b VCGT110302-PF2 11,07 0,2 0,05–0,12 0,2–2,0 b aa b VCGT110304-PF2 11,07 0,4 0,08–0,25 0,2–2,5 a b aa a b VCGT160402-PF2 16,61 0,2 0,05–0,12 0,2–2,0 b aa b VCGT160404-PF2 16,61 0,4 0,08–0,25 0,2–2,5 a b aa a b VCGT160408-PF2 16,61 0,8 0,10–0,30 0,3–3,0 a b aa a b VCMT110302-FM4 11,07 0,2 0,04–0,12 0,1–1,0 b ba b c a b c VCMT110304-FM4 11,07 0,4 0,05–0,16 0,1–1,5 b ba b c a b c VCMT160402-FM4 16,61 0,2 0,04–0,12 0,1–1,0 b ba b c a b c VCMT160404-FM4 16,61 0,4 0,05–0,16 0,1–1,5 b ba b c a b c VCMT160408-FM4 16,61 0,8 0,08–0,20 0,1–1,5 b ba b c a b c VCMT110302-FP4 11,07 0,2 0,04–0,12 0,1–1,0 a b VCMT110304-FP4 11,07 0,4 0,05–0,16 0,1–1,5 a b VCMT160402-FP4 16,61 0,2 0,04–0,12 0,1–1,0 a b VCMT160404-FP4 16,61 0,4 0,05–0,16 0,1–1,5 a b VCMT160408-FP4 16,61 0,8 0,08–0,20 0,1–1,5 a b VCMT110302-PF4 11,07 0,2 0,04–0,12 0,1–1,0 a VCMT110304-PF4 11,07 0,4 0,05–0,16 0,1–1,5 a VCMT160402-PF4 16,61 0,2 0,04–0,12 0,1–1,0 a VCMT160404-PF4 16,61 0,4 0,05–0,16 0,1–1,5 a VCMT160408-PF4 16,61 0,8 0,08–0,20 0,1–1,5 a VBGT110302-PF5 11,07 0,2 0,04–0,10 0,1–0,6 c c VBGT110304-PF5 11,07 0,4 0,06–0,12 0,2–0,6 c c VBMT110304-PS5 11,07 0,4 0,06–0,18 0,3–2,0 a b c ab c VBMT110308-PS5 11,07 0,8 0,10–0,20 0,5–2,0 a b c ab c VBMT160404-PS5 16,61 0,4 0,08–0,20 0,3–2,0 a b c ab c VBMT160408-PS5 16,61 0,8 0,10–0,25 0,5–2,0 a b c ab c VBMT160412-PS5 16,61 1,2 0,12–0,30 0,6–2,0 a b c ab c VBMT110304-FP6 11,07 0,4 0,06–0,18 0,3–2,0 a b VBMT110308-FP6 11,07 0,8 0,10–0,20 0,5–2,0 a b VBMT160404-FP6 16,61 0,4 0,08–0,20 0,3–2,0 a b VBMT160406-FP6 16,61 0,6 0,10–0,25 0,4–2,0 a b VBMT160408-FP6 16,61 0,8 0,10–0,25 0,5–2,0 a b VBMT160412-FP6 16,61 1,2 0,12–0,30 0,6–2,0 a b VBMT110304-FK6 11,07 0,4 0,06–0,18 0,3–2,0 ab VBMT110308-FK6 11,07 0,8 0,10–0,20 0,5–2,0 ab VBMT160404-FK6 16,61 0,4 0,08–0,20 0,3–2,0 ab VBMT160406-FK6 16,61 0,6 0,10–0,25 0,4–2,0 ab VBMT160408-FK6 16,61 0,8 0,10–0,25 0,5–2,0 ab VBMT160412-FK6 16,61 1,2 0,12–0,30 0,6–2,0 b Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Ra/Rz A 238 A 244 A 256 A 80 A 190 Пластины A 55
