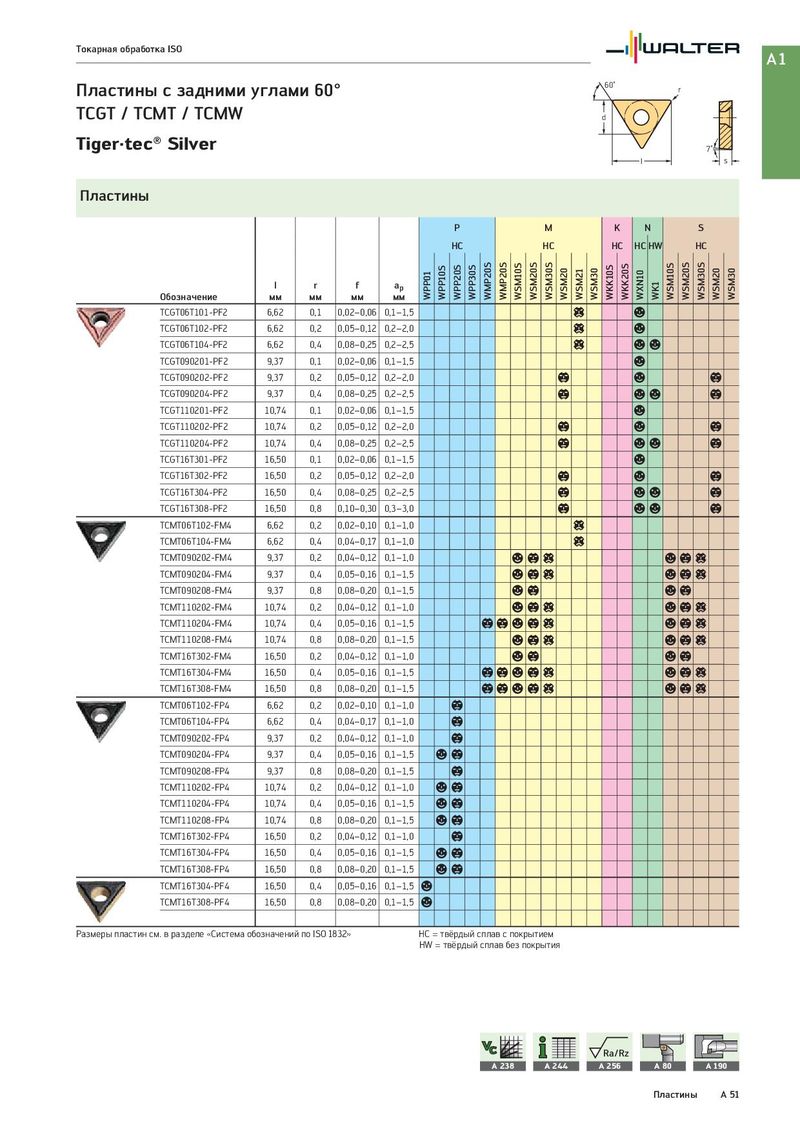

Токарная обработка ISO A1 Пластины с задними углами 60° 60˚ r TCGT / TCMT / TCMW d Tiger·tec® Silver 7˚ l s Пластины P M K N S HC HC HC HC HW HC l r f ap WPP01 WPP10S WPP20S WPP30S WMP20S WMP20S WSM10S WSM20S WSM30S WSM20 WSM21 WSM30 WKK10S WKK20S WXN10 WK1 WSM10S WSM20S WSM30S WSM20 WSM30 Обозначение мм мм мм мм TCGT06T101-PF2 6,62 0,1 0,02–0,06 0,1–1,5 c a TCGT06T102-PF2 6,62 0,2 0,05–0,12 0,2–2,0 c a TCGT06T104-PF2 6,62 0,4 0,08–0,25 0,2–2,5 c a a TCGT090201-PF2 9,37 0,1 0,02–0,06 0,1–1,5 a TCGT090202-PF2 9,37 0,2 0,05–0,12 0,2–2,0 b a b TCGT090204-PF2 9,37 0,4 0,08–0,25 0,2–2,5 b a a b TCGT110201-PF2 10,74 0,1 0,02–0,06 0,1–1,5 a TCGT110202-PF2 10,74 0,2 0,05–0,12 0,2–2,0 b a b TCGT110204-PF2 10,74 0,4 0,08–0,25 0,2–2,5 b a a b TCGT16T301-PF2 16,50 0,1 0,02–0,06 0,1–1,5 a TCGT16T302-PF2 16,50 0,2 0,05–0,12 0,2–2,0 b a b TCGT16T304-PF2 16,50 0,4 0,08–0,25 0,2–2,5 b a a b TCGT16T308-PF2 16,50 0,8 0,10–0,30 0,3–3,0 b a a b TCMT06T102-FM4 6,62 0,2 0,02–0,10 0,1–1,0 c TCMT06T104-FM4 6,62 0,4 0,04–0,17 0,1–1,0 c TCMT090202-FM4 9,37 0,2 0,04–0,12 0,1–1,0 abc a b c TCMT090204-FM4 9,37 0,4 0,05–0,16 0,1–1,5 abc a b c TCMT090208-FM4 9,37 0,8 0,08–0,20 0,1–1,5 ab a b TCMT110202-FM4 10,74 0,2 0,04–0,12 0,1–1,0 abc a b c TCMT110204-FM4 10,74 0,4 0,05–0,16 0,1–1,5 bbabc a b c TCMT110208-FM4 10,74 0,8 0,08–0,20 0,1–1,5 abc a b c TCMT16T302-FM4 16,50 0,2 0,04–0,12 0,1–1,0 ab a b TCMT16T304-FM4 16,50 0,4 0,05–0,16 0,1–1,5 bbabc a b c TCMT16T308-FM4 16,50 0,8 0,08–0,20 0,1–1,5 bbabc a b c TCMT06T102-FP4 6,62 0,2 0,02–0,10 0,1–1,0 b TCMT06T104-FP4 6,62 0,4 0,04–0,17 0,1–1,0 b TCMT090202-FP4 9,37 0,2 0,04–0,12 0,1–1,0 b TCMT090204-FP4 9,37 0,4 0,05–0,16 0,1–1,5 a b TCMT090208-FP4 9,37 0,8 0,08–0,20 0,1–1,5 b TCMT110202-FP4 10,74 0,2 0,04–0,12 0,1–1,0 a b TCMT110204-FP4 10,74 0,4 0,05–0,16 0,1–1,5 a b TCMT110208-FP4 10,74 0,8 0,08–0,20 0,1–1,5 a b TCMT16T302-FP4 16,50 0,2 0,04–0,12 0,1–1,0 b TCMT16T304-FP4 16,50 0,4 0,05–0,16 0,1–1,5 a b TCMT16T308-FP4 16,50 0,8 0,08–0,20 0,1–1,5 a b TCMT16T304-PF4 16,50 0,4 0,05–0,16 0,1–1,5 a TCMT16T308-PF4 16,50 0,8 0,08–0,20 0,1–1,5 a Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия Ra/Rz A 238 A 244 A 256 A 80 A 190 Пластины A 51
