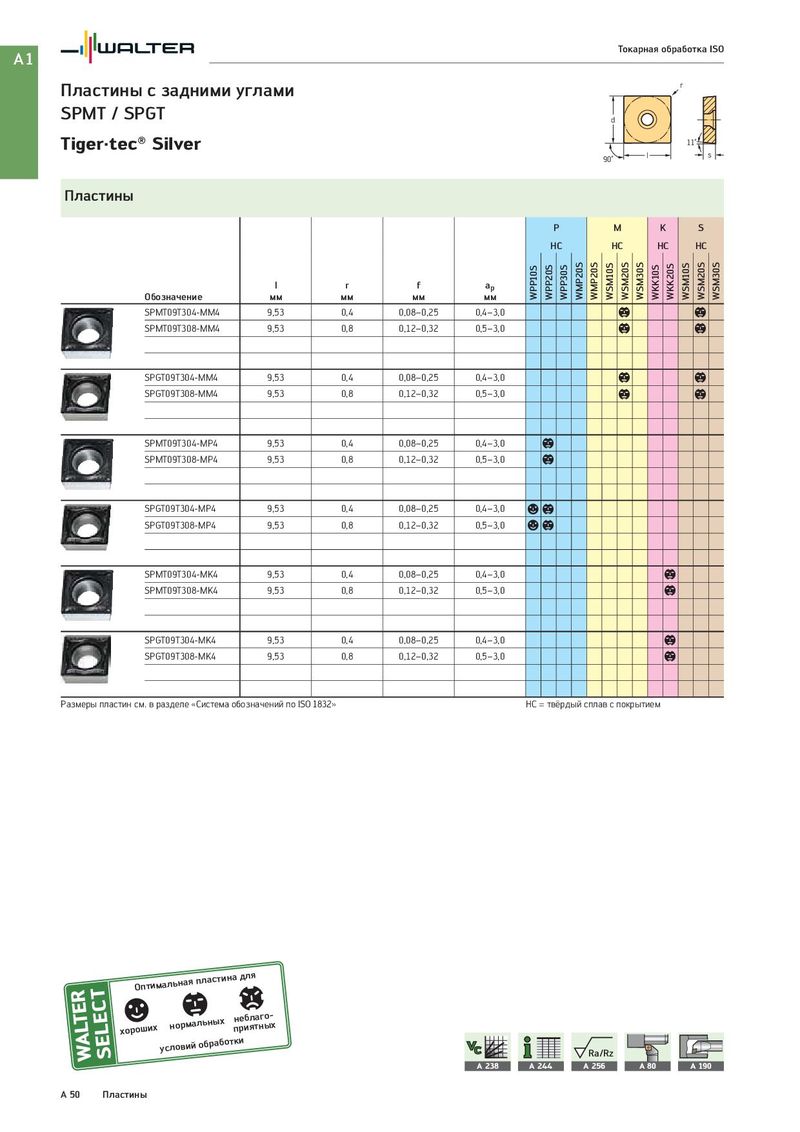

Общий каталог Walter 2017 - страница 66

A1 Токарная обработка ISO Пластины с задними углами r SPMT / SPGT d Tiger·tec® Silver 11˚ 90˚ l s Пластины P M K S HC HC HC HC l r f ap WPP10S WPP20S WPP30S WMP20S WMP20S WSM10S WSM20S WSM30S WKK10S WKK20S WSM10S WSM20S WSM30S Обозначение мм мм мм мм SPMT09T304-MM4 9,53 0,4 0,08–0,25 0,4–3,0 b b SPMT09T308-MM4 9,53 0,8 0,12–0,32 0,5–3,0 b b SPGT09T304-MM4 9,53 0,4 0,08–0,25 0,4–3,0 b b SPGT09T308-MM4 9,53 0,8 0,12–0,32 0,5–3,0 b b SPMT09T304-MP4 9,53 0,4 0,08–0,25 0,4–3,0 b SPMT09T308-MP4 9,53 0,8 0,12–0,32 0,5–3,0 b SPGT09T304-MP4 9,53 0,4 0,08–0,25 0,4–3,0 ab SPGT09T308-MP4 9,53 0,8 0,12–0,32 0,5–3,0 ab SPMT09T304-MK4 9,53 0,4 0,08–0,25 0,4–3,0 b SPMT09T308-MK4 9,53 0,8 0,12–0,32 0,5–3,0 b SPGT09T304-MK4 9,53 0,4 0,08–0,25 0,4–3,0 b SPGT09T308-MK4 9,53 0,8 0,12–0,32 0,5–3,0 b Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 238 A 244 A 256 A 80 A 190 A 50 Пластины
