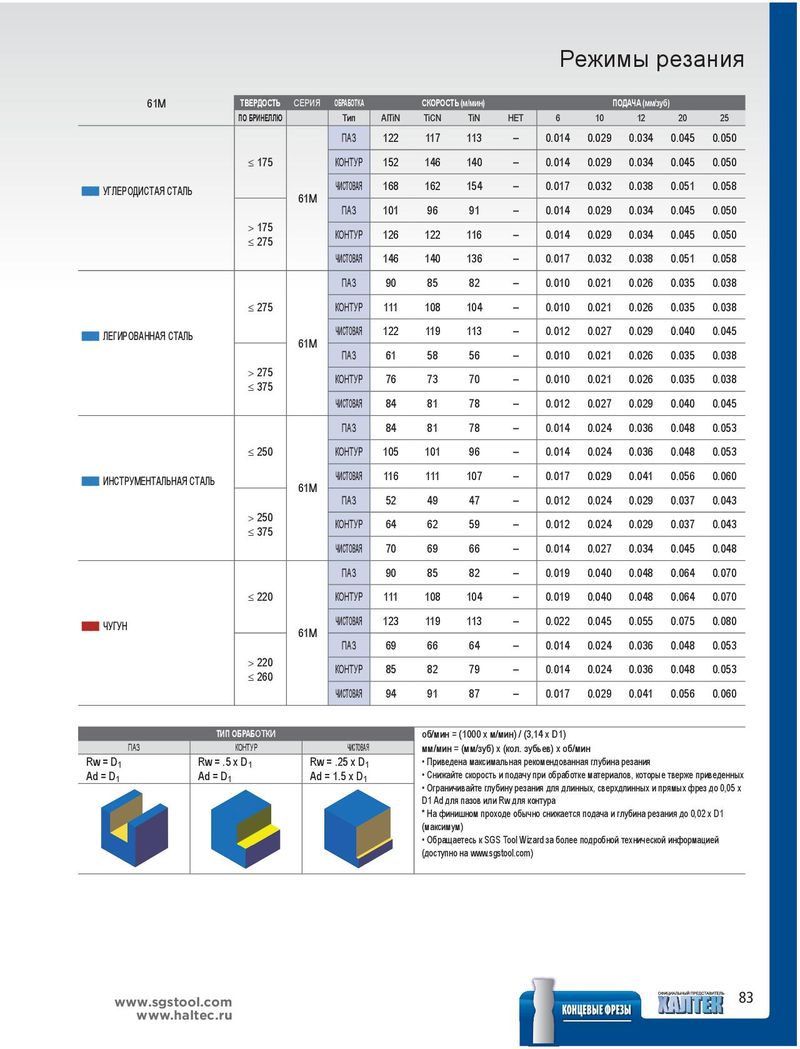

Общий каталог SGS 2015 на русском - страница 83

Режимы резания 61M ТВЕРДОСТЬ СЕРИЯ ОБРАБОТКА СКОРОСТЬ (м/мин) ПОДАЧА (мм/зуб) ПО БРИНЕЛЛЮ Тип AlTiN TiCN TiN НЕТ 6 10 12 20 25 ПАЗ 122 117 113 – 0.014 0.029 0.034 0.045 0.050 ≤ 175 КОНТУР 152 146 140 – 0.014 0.029 0.034 0.045 0.050 ■■ УГЛЕРОДИСТАЯ СТАЛЬ ЧИСТОВАЯ 168 162 154 – 0.017 0.032 0.038 0.051 0.058 61M ПАЗ 101 96 91 – 0.014 0.029 0.034 0.045 0.050 > 175 КОНТУР 126 122 116 – 0.014 0.029 0.034 0.045 0.050 ≤ 275 ЧИСТОВАЯ 146 140 136 – 0.017 0.032 0.038 0.051 0.058 ПАЗ 90 85 82 – 0.010 0.021 0.026 0.035 0.038 ≤ 275 КОНТУР 111 108 104 – 0.010 0.021 0.026 0.035 0.038 ■■ ЛЕГИРОВАННАЯ СТАЛЬ ЧИСТОВАЯ 122 119 113 – 0.012 0.027 0.029 0.040 0.045 61M ПАЗ 61 58 56 – 0.010 0.021 0.026 0.035 0.038 > 275 КОНТУР 76 73 70 – 0.010 0.021 0.026 0.035 0.038 ≤ 375 ЧИСТОВАЯ 84 81 78 – 0.012 0.027 0.029 0.040 0.045 ПАЗ 84 81 78 – 0.014 0.024 0.036 0.048 0.053 ≤ 250 КОНТУР 105 101 96 – 0.014 0.024 0.036 0.048 0.053 ■■ ИНСТРУМЕНТАЛЬНАЯ СТАЛЬ ЧИСТОВАЯ 116 111 107 – 0.017 0.029 0.041 0.056 0.060 61M ПАЗ 52 49 47 – 0.012 0.024 0.029 0.037 0.043 > 250 КОНТУР 64 62 59 – 0.012 0.024 0.029 0.037 0.043 ≤ 375 ЧИСТОВАЯ 70 69 66 – 0.014 0.027 0.034 0.045 0.048 ПАЗ 90 85 82 – 0.019 0.040 0.048 0.064 0.070 ≤ 220 КОНТУР 111 108 104 – 0.019 0.040 0.048 0.064 0.070 ■■ ЧУГУН ЧИСТОВАЯ 123 119 113 – 0.022 0.045 0.055 0.075 0.080 61M ПАЗ 69 66 64 – 0.014 0.024 0.036 0.048 0.053 > 220 КОНТУР 85 82 79 – 0.014 0.024 0.036 0.048 0.053 ≤ 260 ЧИСТОВАЯ 94 91 87 – 0.017 0.029 0.041 0.056 0.060 ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14 x D1) ПАЗ КОНТУР ЧИСТОВАЯ мм/мин = (мм/зуб) x (кол. зубьев) x об/мин Rw = D1 Rw = .5 x D1 Rw = .25 x D1 • Приведена максимальная рекомендованная глубина резания Ad = D1 Ad = D1 Ad = 1.5 x D1 • Снижайте скорость и подачу при обработке материалов, которые тверже приведенных • Ограничивайте глубину резания для длинных, сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум) • Обращаетесь к SGS Tool Wizard за более подробной технической информацией (доступно на www.sgstool.com) www.sgstool.com 83 www.haltec.ru
