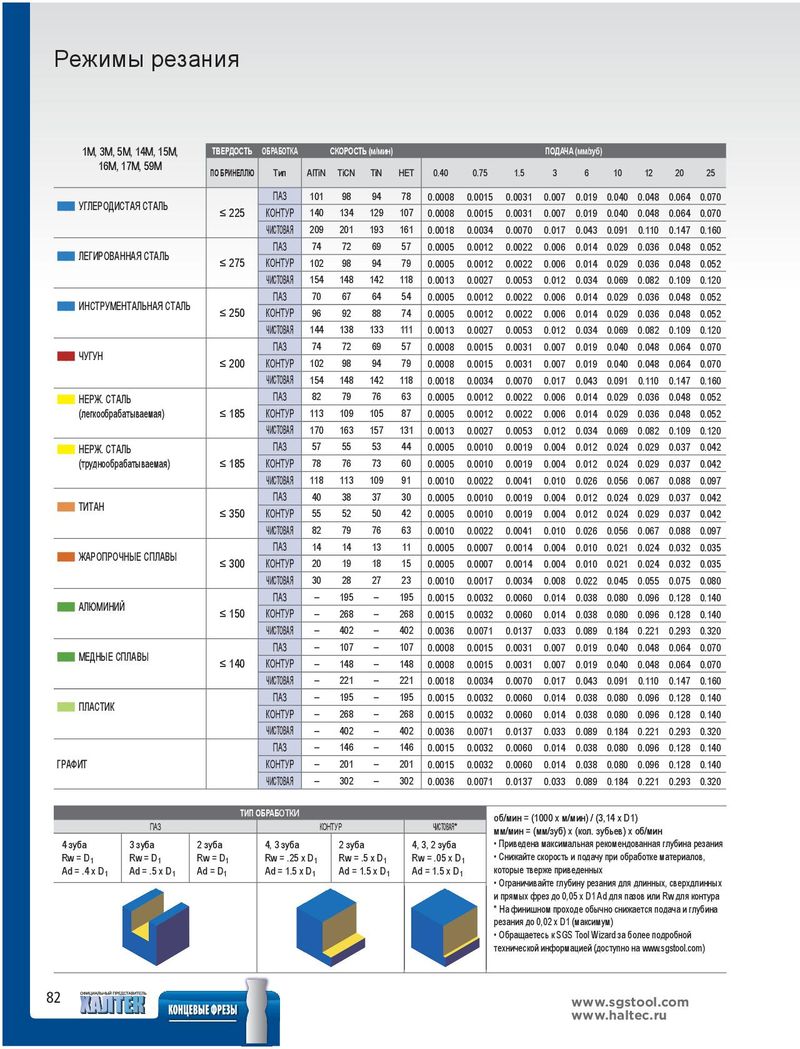

Общий каталог SGS 2015 на русском - страница 82

Режимы резания 1M, 3M, 5M, 14M, 15M, ТВЕРДОСТЬ ОБРАБОТКА СКОРОСТЬ (м/мин) ПОДАЧА (мм/зуб) 16M, 17M, 59M ПО БРИНЕЛЛЮ Тип AlTiN TiCN TiN НЕТ 0.40 0.75 1.5 3 6 10 12 20 25 ■■ ПАЗ 101 98 94 78 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 УГЛЕРОДИСТАЯ СТАЛЬ ≤ 225 КОНТУР 140 134 129 107 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 ЧИСТОВАЯ 209 201 193 161 0.0018 0.0034 0.0070 0.017 0.043 0.091 0.110 0.147 0.160 ■■ ПАЗ 74 72 69 57 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 ЛЕГИРОВАННАЯ СТАЛЬ ≤ 275 КОНТУР 102 98 94 79 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 ЧИСТОВАЯ 154 148 142 118 0.0013 0.0027 0.0053 0.012 0.034 0.069 0.082 0.109 0.120 ■■ ПАЗ 70 67 64 54 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 ИНСТРУМЕНТАЛЬНАЯ СТАЛЬ ≤ 250 КОНТУР 96 92 88 74 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 ЧИСТОВАЯ 144 138 133 111 0.0013 0.0027 0.0053 0.012 0.034 0.069 0.082 0.109 0.120 ■■ ПАЗ 74 72 69 57 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 ЧУГУН ≤ 200 КОНТУР 102 98 94 79 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 ЧИСТОВАЯ 154 148 142 118 0.0018 0.0034 0.0070 0.017 0.043 0.091 0.110 0.147 0.160 ■■ НЕРЖ. СТАЛЬ ПАЗ 82 79 76 63 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 (легкообрабатываемая) ≤ 185 КОНТУР 113 109 105 87 0.0005 0.0012 0.0022 0.006 0.014 0.029 0.036 0.048 0.052 ЧИСТОВАЯ 170 163 157 131 0.0013 0.0027 0.0053 0.012 0.034 0.069 0.082 0.109 0.120 ■■ НЕРЖ. СТАЛЬ ПАЗ 57 55 53 44 0.0005 0.0010 0.0019 0.004 0.012 0.024 0.029 0.037 0.042 (труднообрабатываемая) ≤ 185 КОНТУР 78 76 73 60 0.0005 0.0010 0.0019 0.004 0.012 0.024 0.029 0.037 0.042 ЧИСТОВАЯ 118 113 109 91 0.0010 0.0022 0.0041 0.010 0.026 0.056 0.067 0.088 0.097 ■■ ПАЗ 40 38 37 30 0.0005 0.0010 0.0019 0.004 0.012 0.024 0.029 0.037 0.042 ТИТАН ≤ 350 КОНТУР 55 52 50 42 0.0005 0.0010 0.0019 0.004 0.012 0.024 0.029 0.037 0.042 ЧИСТОВАЯ 82 79 76 63 0.0010 0.0022 0.0041 0.010 0.026 0.056 0.067 0.088 0.097 ■■ ПАЗ 14 14 13 11 0.0005 0.0007 0.0014 0.004 0.010 0.021 0.024 0.032 0.035 ЖАРОПРОЧНЫЕ СПЛАВЫ ≤ 300 КОНТУР 20 19 18 15 0.0005 0.0007 0.0014 0.004 0.010 0.021 0.024 0.032 0.035 ЧИСТОВАЯ 30 28 27 23 0.0010 0.0017 0.0034 0.008 0.022 0.045 0.055 0.075 0.080 ■■ ПАЗ – 195 – 195 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 АЛЮМИНИЙ ≤ 150 КОНТУР – 268 – 268 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 ЧИСТОВАЯ – 402 – 402 0.0036 0.0071 0.0137 0.033 0.089 0.184 0.221 0.293 0.320 ■■ ПАЗ – 107 – 107 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 МЕДНЫЕ СПЛАВЫ ≤ 140 КОНТУР – 148 – 148 0.0008 0.0015 0.0031 0.007 0.019 0.040 0.048 0.064 0.070 ЧИСТОВАЯ – 221 – 221 0.0018 0.0034 0.0070 0.017 0.043 0.091 0.110 0.147 0.160 ■■ ПАЗ – 195 – 195 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 ПЛАСТИК КОНТУР – 268 – 268 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 ЧИСТОВАЯ – 402 – 402 0.0036 0.0071 0.0137 0.033 0.089 0.184 0.221 0.293 0.320 ПАЗ – 146 – 146 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 ГРАФИТ КОНТУР – 201 – 201 0.0015 0.0032 0.0060 0.014 0.038 0.080 0.096 0.128 0.140 ЧИСТОВАЯ – 302 – 302 0.0036 0.0071 0.0137 0.033 0.089 0.184 0.221 0.293 0.320 ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14 x D1) ПАЗ КОНТУР ЧИСТОВАЯ* мм/мин = (мм/зуб) x (кол. зубьев) x об/мин 4 зуба 3 зуба 2 зуба 4, 3 зуба 2 зуба 4, 3, 2 зуба • Приведена максимальная рекомендованная глубина резания Rw = D1 Rw = D1 Rw = D1 Rw = .25 x D1 Rw = .5 x D1 Rw = .05 x D1 • Снижайте скорость и подачу при обработке материалов, Ad = .4 x D1 Ad = .5 x D1 Ad = D1 Ad = 1.5 x D1 Ad = 1.5 x D1 Ad = 1.5 x D1 которые тверже приведенных • Ограничивайте глубину резания для длинных, сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум) • Обращаетесь к SGS Tool Wizard за более подробной технической информацией (доступно на www.sgstool.com) 82 www.sgstool.com www.haltec.ru
