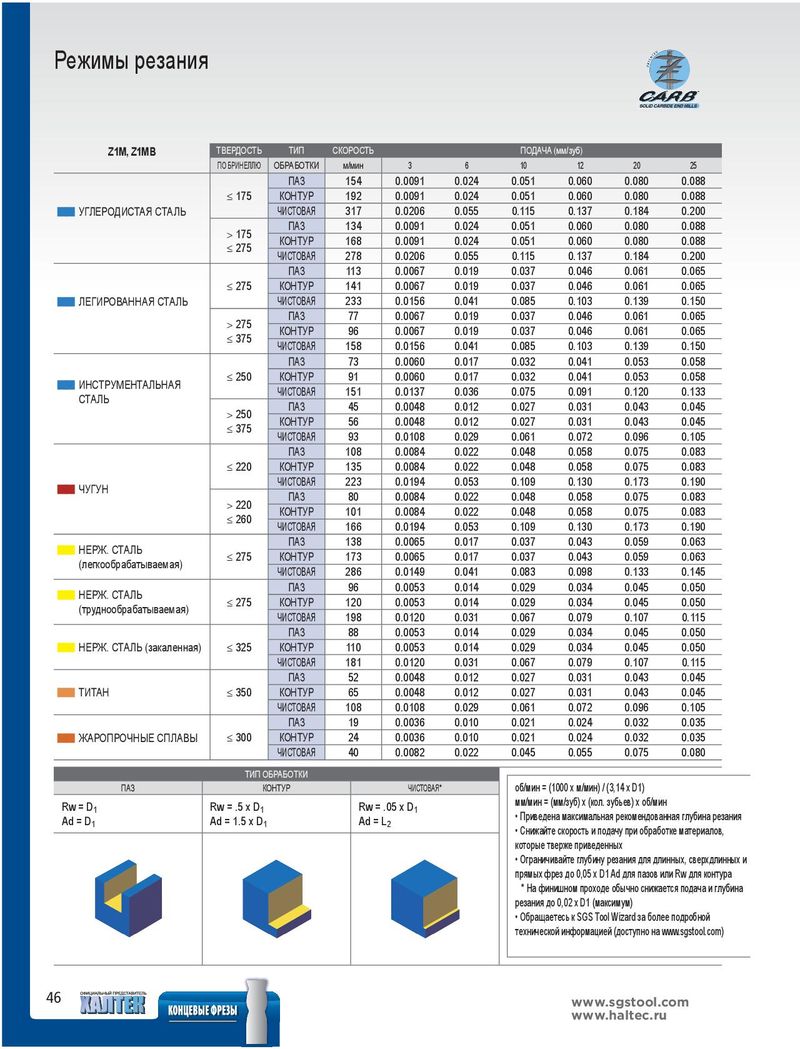

Режимы резания Z1M, Z1MB ТВЕРДОСТЬ ТИП СКОРОСТЬ ПОДАЧА (мм/зуб) ПО БРИНЕЛЛЮ ОБРАБОТКИ м/мин 3 6 10 12 20 25 ПАЗ 154 0.0091 0.024 0.051 0.060 0.080 0.088 ≤ 175 КОНТУР 192 0.0091 0.024 0.051 0.060 0.080 0.088 ■■ УГЛЕРОДИСТАЯ СТАЛЬ ЧИСТОВАЯ 317 0.0206 0.055 0.115 0.137 0.184 0.200 > 175 ПАЗ 134 0.0091 0.024 0.051 0.060 0.080 0.088 ≤ 275 КОНТУР 168 0.0091 0.024 0.051 0.060 0.080 0.088 ЧИСТОВАЯ 278 0.0206 0.055 0.115 0.137 0.184 0.200 ПАЗ 113 0.0067 0.019 0.037 0.046 0.061 0.065 ≤ 275 КОНТУР 141 0.0067 0.019 0.037 0.046 0.061 0.065 ■■ ЛЕГИРОВАННАЯ СТАЛЬ ЧИСТОВАЯ 233 0.0156 0.041 0.085 0.103 0.139 0.150 > 275 ПАЗ 77 0.0067 0.019 0.037 0.046 0.061 0.065 ≤ 375 КОНТУР 96 0.0067 0.019 0.037 0.046 0.061 0.065 ЧИСТОВАЯ 158 0.0156 0.041 0.085 0.103 0.139 0.150 ПАЗ 73 0.0060 0.017 0.032 0.041 0.053 0.058 ■■ ИНСТРУМЕНТАЛЬНАЯ ≤ 250 КОНТУР 91 0.0060 0.017 0.032 0.041 0.053 0.058 СТАЛЬ ЧИСТОВАЯ 151 0.0137 0.036 0.075 0.091 0.120 0.133 > 250 ПАЗ 45 0.0048 0.012 0.027 0.031 0.043 0.045 ≤ 375 КОНТУР 56 0.0048 0.012 0.027 0.031 0.043 0.045 ЧИСТОВАЯ 93 0.0108 0.029 0.061 0.072 0.096 0.105 ПАЗ 108 0.0084 0.022 0.048 0.058 0.075 0.083 ≤ 220 КОНТУР 135 0.0084 0.022 0.048 0.058 0.075 0.083 ■■ ЧУГУН ЧИСТОВАЯ 223 0.0194 0.053 0.109 0.130 0.173 0.190 > 220 ПАЗ 80 0.0084 0.022 0.048 0.058 0.075 0.083 ≤ 260 КОНТУР 101 0.0084 0.022 0.048 0.058 0.075 0.083 ЧИСТОВАЯ 166 0.0194 0.053 0.109 0.130 0.173 0.190 ■■ НЕРЖ. СТАЛЬ ПАЗ 138 0.0065 0.017 0.037 0.043 0.059 0.063 (легкообрабатываемая) ≤ 275 КОНТУР 173 0.0065 0.017 0.037 0.043 0.059 0.063 ЧИСТОВАЯ 286 0.0149 0.041 0.083 0.098 0.133 0.145 ■■ НЕРЖ. СТАЛЬ ПАЗ 96 0.0053 0.014 0.029 0.034 0.045 0.050 (труднообрабатываемая) ≤ 275 КОНТУР 120 0.0053 0.014 0.029 0.034 0.045 0.050 ЧИСТОВАЯ 198 0.0120 0.031 0.067 0.079 0.107 0.115 ПАЗ 88 0.0053 0.014 0.029 0.034 0.045 0.050 ■■ НЕРЖ. СТАЛЬ (закаленная) ≤ 325 КОНТУР 110 0.0053 0.014 0.029 0.034 0.045 0.050 ЧИСТОВАЯ 181 0.0120 0.031 0.067 0.079 0.107 0.115 ПАЗ 52 0.0048 0.012 0.027 0.031 0.043 0.045 ■■ ТИТАН ≤ 350 КОНТУР 65 0.0048 0.012 0.027 0.031 0.043 0.045 ЧИСТОВАЯ 108 0.0108 0.029 0.061 0.072 0.096 0.105 ПАЗ 19 0.0036 0.010 0.021 0.024 0.032 0.035 ■■ ЖАРОПРОЧНЫЕ СПЛАВЫ ≤ 300 КОНТУР 24 0.0036 0.010 0.021 0.024 0.032 0.035 ЧИСТОВАЯ 40 0.0082 0.022 0.045 0.055 0.075 0.080 ТИП ОБРАБОТКИ ПАЗ КОНТУР ЧИСТОВАЯ* об/мин = (1000 x м/мин) / (3,14 x D1) Rw = D1 Rw = .5 x D1 Rw = .05 x D1 мм/мин = (мм/зуб) x (кол. зубьев) x об/мин Ad = D1 Ad = 1.5 x D1 Ad = L2 • Приведена максимальная рекомендованная глубина резания • Снижайте скорость и подачу при обработке материалов, которые тверже приведенных • Ограничивайте глубину резания для длинных, сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум) • Обращаетесь к SGS Tool Wizard за более подробной технической информацией (доступно на www.sgstool.com) 46 www.sgstool.com www.haltec.ru
