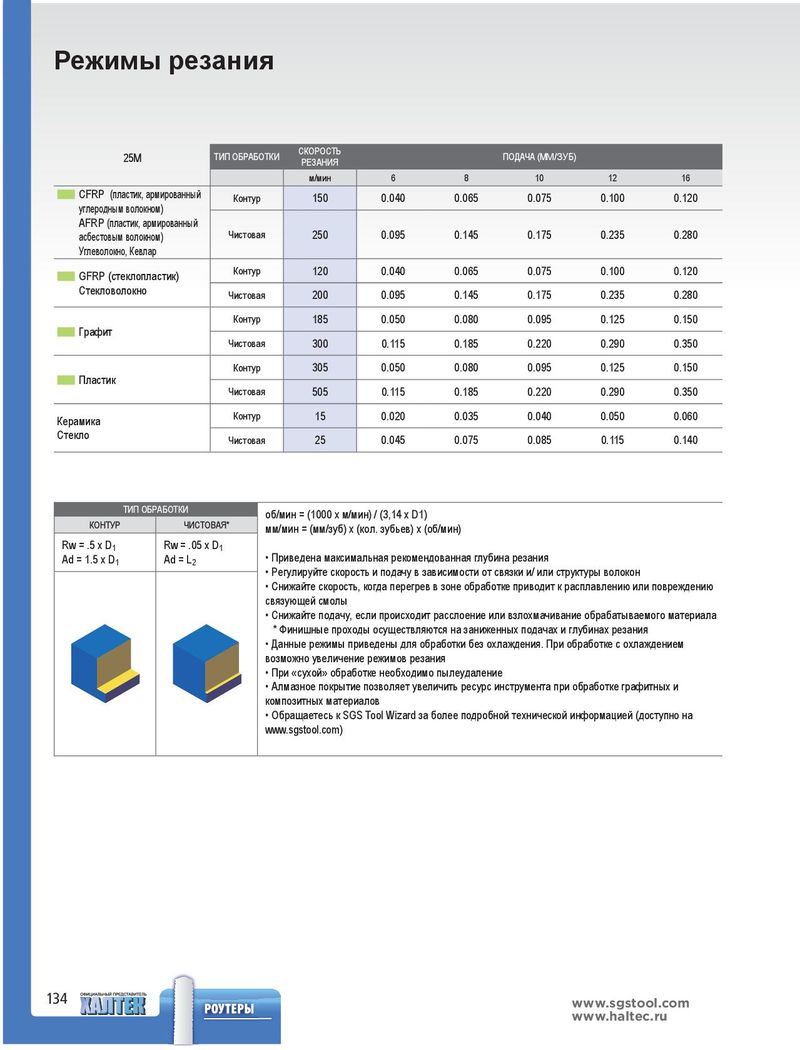

Режимы резания 25M ТИП ОБРАБОТКИ СКОРОСТЬ ПОДАЧА (ММ/ЗУБ) РЕЗАНИЯ м/мин 6 8 10 12 16 ■■ CFRP (пластик, армированный Контур 150 0.040 0.065 0.075 0.100 0.120 углеродным волокном) AFRP (пластик, армированный асбестовым волокном) Чистовая 250 0.095 0.145 0.175 0.235 0.280 Углеволокно, Кевлар ■■ GFRP (стеклопластик) Контур 120 0.040 0.065 0.075 0.100 0.120 Стекловолокно Чистовая 200 0.095 0.145 0.175 0.235 0.280 Контур 185 0.050 0.080 0.095 0.125 0.150 ■■ Графит Чистовая 300 0.115 0.185 0.220 0.290 0.350 Контур 305 0.050 0.080 0.095 0.125 0.150 ■■ Пластик Чистовая 505 0.115 0.185 0.220 0.290 0.350 Керамика Контур 15 0.020 0.035 0.040 0.050 0.060 Стекло Чистовая 25 0.045 0.075 0.085 0.115 0.140 ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14 x D1) КОНТУР ЧИСТОВАЯ* мм/мин = (мм/зуб) x (кол. зубьев) x (об/мин) Rw = .5 x D1 Rw = .05 x D1 Ad = 1.5 x D1 Ad = L2 • Приведена максимальная рекомендованная глубина резания • Регулируйте скорость и подачу в зависимости от связки и/ или структуры волокон • Снижайте скорость, когда перегрев в зоне обработке приводит к расплавлению или повреждению связующей смолы • Снижайте подачу, если происходит расслоение или взлохмачивание обрабатываемого материала * Финишные проходы осуществляются на заниженных подачах и глубинах резания • Данные режимы приведены для обработки без охлаждения. При обработке с охлаждением возможно увеличение режимов резания • При «сухой» обработке необходимо пылеудаление • Алмазное покрытие позволяет увеличить ресурс инструмента при обработке графитных и композитных материалов • Обращаетесь к SGS Tool Wizard за более подробной технической информацией (доступно на www.sgstool.com) 134 www.sgstool.com www.haltec.ru
