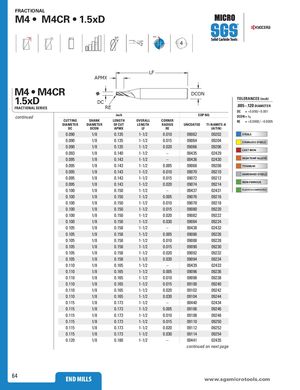

FRACTIONAL M4 • M4CR • 1.5xD 30° POS 15° 4 LF APMX M4 • M4CR DCON 1.5xD DC TOLERANCES (inch) FRACTIONAL SERIES RE .005–.120 DIAMETER DC = +0.000/–0.001 continued inch EDP NO. DCON = h6 CUTTING SHANK LENGTH OVERALL CORNER RE = +0.0000 / –0.0005 DIAMETER DIAMETER OF CUT LENGTH RADIUS UNCOATED TI-NAMITE-A DC DCON APMX LF RE (AlTiN) 0.090 1/8 0.135 1-1/2 0.010 09062 09202 STEELS 0.090 1/8 0.135 1-1/2 0.015 09064 09204 STAINLESS STEELS 0.090 1/8 0.135 1-1/2 0.020 09066 09206 CAST IRON 0.093 1/8 0.140 1-1/2 – 00435 02429 0.095 1/8 0.143 1-1/2 – 00436 02430 HIGH TEMP ALLOYS 0.095 1/8 0.143 1-1/2 0.005 09068 09208 TITANIUM 0.095 1/8 0.143 1-1/2 0.010 09070 09210 HARDENED STEELS 0.095 1/8 0.143 1-1/2 0.015 09072 09212 0.095 1/8 0.143 1-1/2 0.020 09074 09214 NON-FERROUS 0.100 1/8 0.150 1-1/2 – 00437 02431 PLASTICS/COMPOSITES 0.100 1/8 0.150 1-1/2 0.005 09076 09216 0.100 1/8 0.150 1-1/2 0.010 09078 09218 0.100 1/8 0.150 1-1/2 0.015 09080 09220 0.100 1/8 0.150 1-1/2 0.020 09082 09222 0.100 1/8 0.150 1-1/2 0.030 09084 09224 0.105 1/8 0.158 1-1/2 – 00438 02432 0.105 1/8 0.158 1-1/2 0.005 09086 09226 0.105 1/8 0.158 1-1/2 0.010 09088 09228 0.105 1/8 0.158 1-1/2 0.015 09090 09230 0.105 1/8 0.158 1-1/2 0.020 09092 09232 0.105 1/8 0.158 1-1/2 0.030 09094 09234 0.110 1/8 0.165 1-1/2 – 00439 02433 0.110 1/8 0.165 1-1/2 0.005 09096 09236 0.110 1/8 0.165 1-1/2 0.010 09098 09238 0.110 1/8 0.165 1-1/2 0.015 09100 09240 0.110 1/8 0.165 1-1/2 0.020 09102 09242 0.110 1/8 0.165 1-1/2 0.030 09104 09244 0.115 1/8 0.173 1-1/2 – 00440 02434 0.115 1/8 0.173 1-1/2 0.005 09106 09246 0.115 1/8 0.173 1-1/2 0.010 09108 09248 0.115 1/8 0.173 1-1/2 0.015 09110 09250 0.115 1/8 0.173 1-1/2 0.020 09112 09252 0.115 1/8 0.173 1-1/2 0.030 09114 09254 0.120 1/8 0.180 1-1/2 – 00441 02435 continued on next page 64 END MILLS wwEwN.DsgMsImLLicSrotools.com
