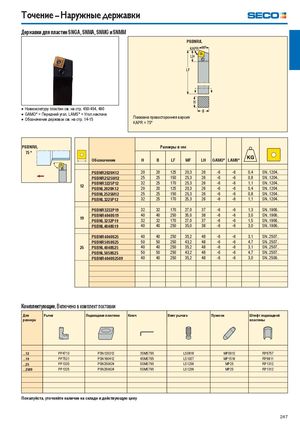

Точение – Наружные державки Державки для пластин SNGA, SNMA, SNMG и SNMM PSBNR/L  Номенклатуру пластин см. на стр. 450-454, 490  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана правосторонняя версияKAPR = 75° PSBNR/L Размеры в мм 75 ° Обозначение H B LF WF LH GAMO° LAMS° PSBNR2020K12 20 20 125 20,3 26 -6 -6 0,4 SN..1204.. PSBNR2525M12 25 25 150 25,3 26 -6 -6 0,8 SN..1204.. 12 PSBNR3225P12PSBNL2020K12 32 25 170 25,3 26 -6 -6 1,1 SN..1204..202012520,326-6-60,4SN..1204.. PSBNL2525M12 25 25 150 25,3 26 -6 -6 0,8 SN..1204.. PSBNL3225P12 32 25 170 25,3 26 -6 -6 1,1 SN..1204.. PSBNR3232P19 32 32 170 27,0 37 -6 -6 1,3 SN..1906.. 19 PSBNR4040S19PSBNL3232P19 40 40 250 35,0 38 -6 -6 3,0 SN..1906..323217027,037-6-61,5SN..1906.. PSBNL4040S19 40 40 250 35,0 38 -6 -6 3,0 SN..1906.. PSBNR4040S25 40 40 250 35,2 48 -6 -6 3,1 SN..2507.. PSBNR5050S25 50 50 250 43,2 48 -6 -6 4,7 SN..2507.. 25 PSBNL4040S25 40 40 250 35,2 48 -6 -6 3,1 SN..2507.. PSBNL5050S25 50 50 250 43,2 48 -6 -6 4,7 SN..2507.. PSBNR4040S2509 40 40 250 35,2 48 -6 -6 3,0 SN..2509.. Комплектующие, Включено в комплект поставки Для Рычаг Подкладная пластина Ключ Винт рычага Пуансон Штифт подкладной размера пластины ...12 PP4713 PSN120312 3SMS795 LS0818 MP0912 RP6757 ...19 PP7521 PSN190412 4SMS795 LS1027 MP1519 RP9811 ...25 PP1325 PSN250624 5SMS795 LS1236 MP25 RP1312 ...2509 PP1325 PSN250624 5SMS795 LS1236 MP25 RP1312 Пожалуйста, уточняйте наличие на складе и действующую цену 247
