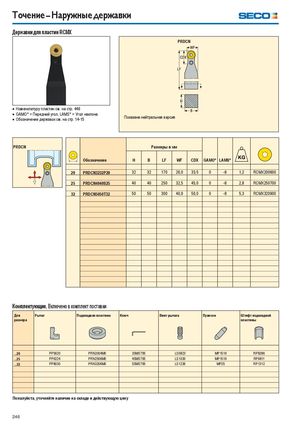

Точение – Наружные державки Державки для пластин RCMX PRDCN  Номенклатуру пластин см. на стр. 446  GAMO° = Передний угол, LAMS° = Угол наклона Обозначение державок см. на стр. 14-15Показана нейтральная версия PRDCN Размеры в мм Обозначение H B LF WF CDX GAMO° LAMS° 20 PRDCN3232P20 32 32 170 26,0 33,5 0 -8 1,2 RCMX200600 25 PRDCN4040S25 40 40 250 32,5 45,0 0 -8 2,8 RCMX250700 32 PRDCN5050T32 50 50 300 40,9 50,0 0 -8 5,3 RCMX320900 Комплектующие, Включено в комплект поставки Для Рычаг Подкладная пластина Ключ Винт рычага Пуансон Штифт подкладной размера пластины ...20 PP5620 PRN2004M0 3SMS795 LS0823 MP1519 RP8286 ...25 PP6224 PRN2506M0 4SMS795 LS1030 MP1519 RP9811 ...32 PP8030 PRN3206M0 5SMS795 LS1236 MP25 RP1312 Пожалуйста, уточняйте наличие на складе и действующую цену 246
