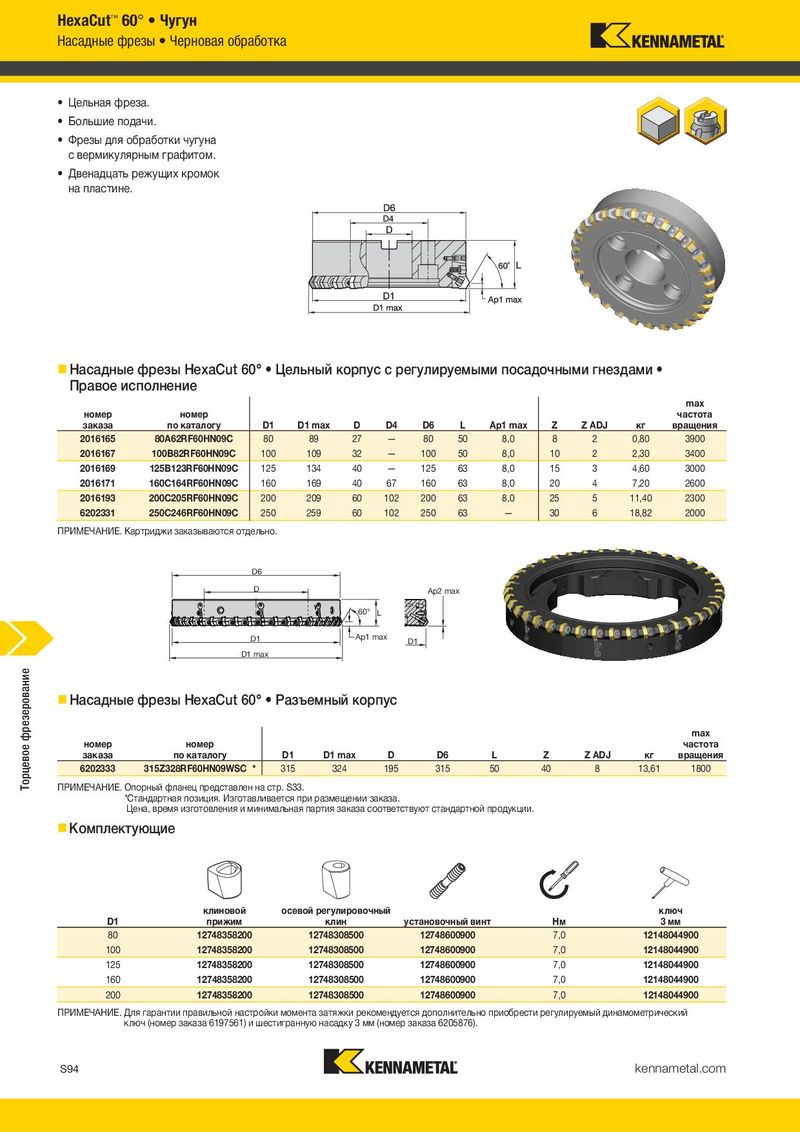

HexaCut™ 60° • Чугун Насадные фрезы • Черновая обработка • Цельная фреза. • Большие подачи. • Фрезы для обработки чугуна с вермикулярным графитом. • Двенадцать режущих кромок на пластине. „ Насадные фрезы HexaCut 60° • Цельный корпус с регулируемыми посадочными гнездами • Правое исполнение max номер номер частота заказа по каталогу D1 D1 max D D4 D6 L Ap1 max Z Z ADJ кг вращения 2016165 80A62RF60HN09C 80 89 27 — 80 50 8,0 8 2 0,80 3900 2016167 100B82RF60HN09C 100 109 32 — 100 50 8,0 10 2 2,30 3400 2016169 125B123RF60HN09C 125 134 40 — 125 63 8,0 15 3 4,60 3000 2016171 160C164RF60HN09C 160 169 40 67 160 63 8,0 20 4 7,20 2600 2016193 200C205RF60HN09C 200 209 60 102 200 63 8,0 25 5 11,40 2300 6202331 250C246RF60HN09C 250 259 60 102 250 63 — 30 6 18,82 2000 ПРИМЕЧАНИЕ. Картриджи заказываются отдельно. D6 D Ap2 max 60° L D1 Ap1 max D1 D1 max Торцевое фрезерование „ Насадные фрезы HexaCut 60° • Разъемный корпус max номер номер частота заказа по каталогу D1 D1 max D D6 L Z Z ADJ кг вращения 6202333 315Z328RF60HN09WSC * 315 324 195 315 50 40 8 13,61 1800 ПРИМЕЧАНИЕ. Опорный фланец представлен на стр. S33. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие клиновой осевой регулировочный ключ D1 прижим клин установочный винт Нм 3 мм 80 12748358200 12748308500 12748600900 7,0 12148044900 100 12748358200 12748308500 12748600900 7,0 12148044900 125 12748358200 12748308500 12748600900 7,0 12148044900 160 12748358200 12748308500 12748600900 7,0 12148044900 200 12748358200 12748308500 12748600900 7,0 12148044900 ПРИМЕЧАНИЕ. Для гарантии правильной настройки момента затяжки рекомендуется дополнительно приобрести регулируемый динамометрический ключ (номер заказа 6197561) и шестигранную насадку 3 мм (номер заказа 6205876). S94 kennametal.com
