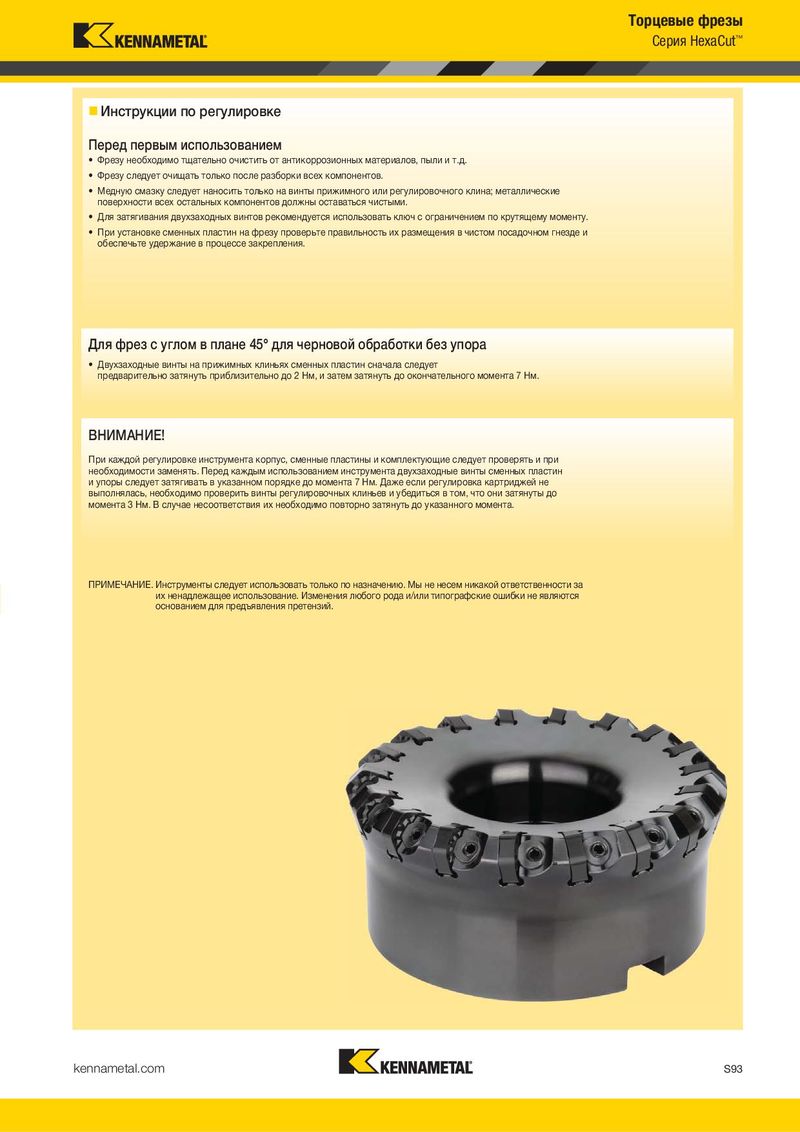

Торцевые фрезы Серия HexaCut™ „ Инструкции по регулировке Перед первым использованием • Фрезу необходимо тщательно очистить от антикоррозионных материалов, пыли и т.д. • Фрезу следует очищать только после разборки всех компонентов. • Медную смазку следует наносить только на винты прижимного или регулировочного клина; металлические поверхности всех остальных компонентов должны оставаться чистыми. • Для затягивания двухзаходных винтов рекомендуется использовать ключ с ограничением по крутящему моменту. • При установке сменных пластин на фрезу проверьте правильность их размещения в чистом посадочном гнезде и обеспечьте удержание в процессе закрепления. Для фрез с углом в плане 45° для черновой обработки без упора • Двухзаходные винты на прижимных клиньях сменных пластин сначала следует предварительно затянуть приблизительно до 2 Нм, и затем затянуть до окончательного момента 7 Нм. ВНИМАНИЕ! При каждой регулировке инструмента корпус, сменные пластины и комплектующие следует проверять и при необходимости заменять. Перед каждым использованием инструмента двухзаходные винты сменных пластин и упоры следует затягивать в указанном порядке до момента 7 Нм. Даже если регулировка картриджей не выполнялась, необходимо проверить винты регулировочных клиньев и убедиться в том, что они затянуты до момента 3 Нм. В случае несоответствия их необходимо повторно затянуть до указанного момента. ПРИМЕЧАНИЕ. Инструменты следует использовать только по назначению. Мы не несем никакой ответственности за их ненадлежащее использование. Изменения любого рода и/или типографские ошибки не являются основанием для предъявления претензий. kennametal.com S93
