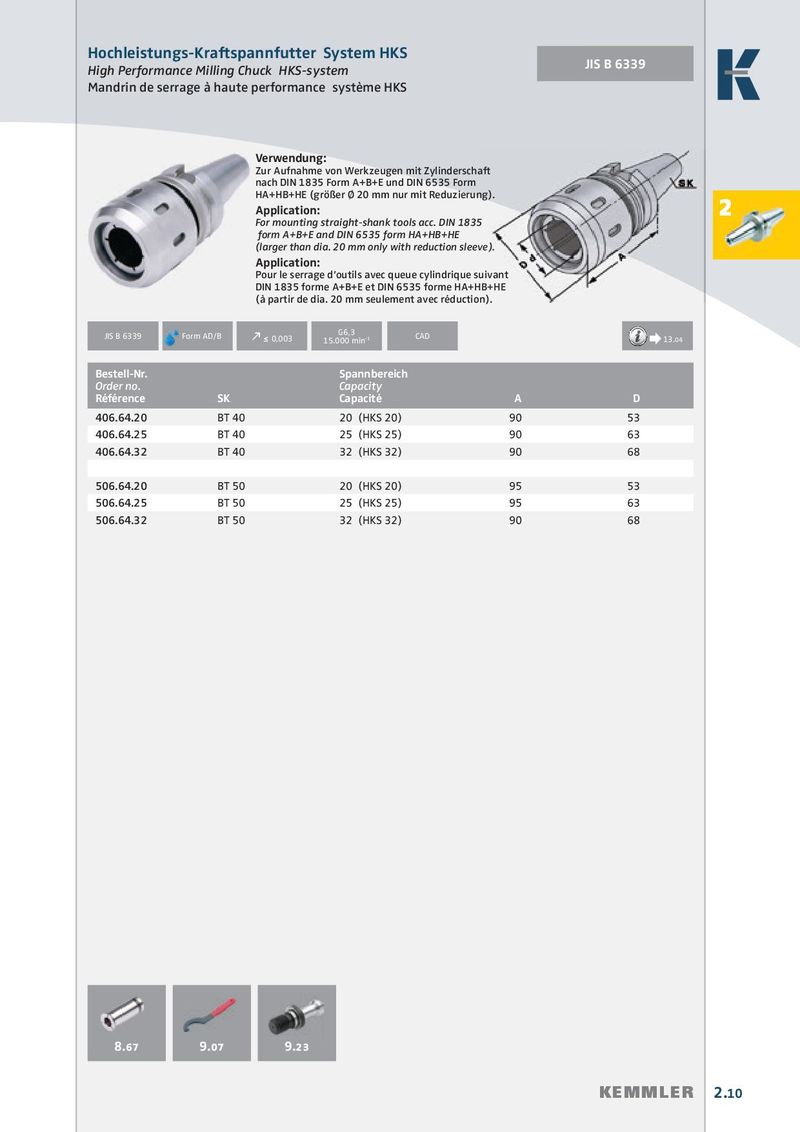

Общий каталог Kemmler 2017 - 2018 - страница 69

Hochleistungs-Kraftspannfutter System HKS JIS B 6339 DIN 69871 High Performance Milling Chuck HKS-system Mandrin de serrage à haute performance système HKS Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: 2 For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,003 CAD 15.000 min -1 Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 406.64.20 BT 40 20(HKS 20) 90 53 406.64.25 BT 40 25(HKS 25) 90 63 406.64.32 BT 40 32(HKS 32) 90 68 506.64.20 BT 50 20(HKS 20) 95 53 506.64.25 BT 50 25(HKS 25) 95 63 506.64.32 BT 50 32(HKS 32) 90 68 8.67 9.07 9.23 KEMMLER 2.10
