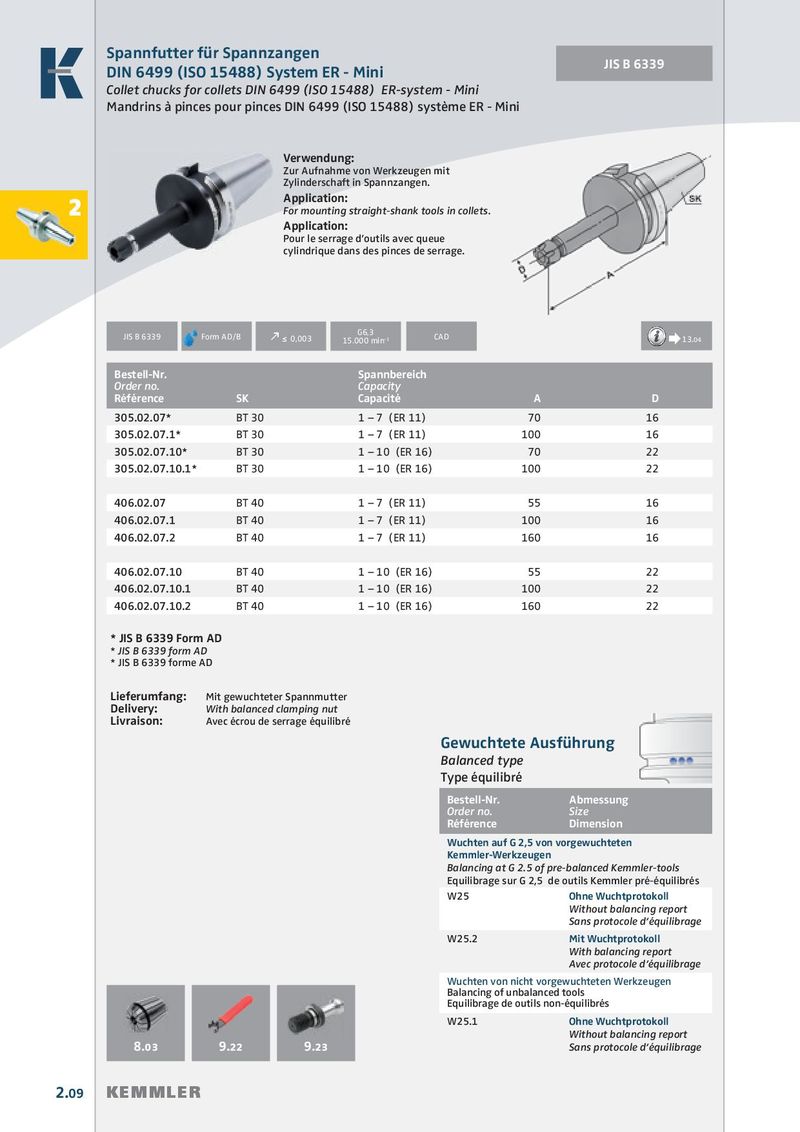

Spannfutter für Spannzangen JIS B 6339 DIN 69871 DIN 6499 (ISO 15488) System ER - Mini Collet chucks for collets DIN 6499 (ISO 15488) ER-system - Mini Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER - Mini Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: 2 For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,003 15.000 min -1 CAD Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 305.02.07* BT 30 1 – 7(ER 11) 70 16 305.02.07.1* BT 30 1 – 7(ER 11) 100 16 305.02.07.10* BT 30 1 – 10(ER 16) 70 22 305.02.07.10.1* BT 30 1 – 10(ER 16) 100 22 406.02.07 BT 40 1 – 7(ER 11) 55 16 406.02.07.1 BT 40 1 – 7(ER 11) 100 16 406.02.07.2 BT 40 1 – 7(ER 11) 160 16 406.02.07.10 BT 40 1 – 10(ER 16) 55 22 406.02.07.10.1 BT 40 1 – 10(ER 16) 100 22 406.02.07.10.2 BT 40 1 – 10(ER 16) 160 22 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 de outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage de outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 8.03 9.22 9.23 Sans protocole d‘équilibrage 2.09 KEMMLER
