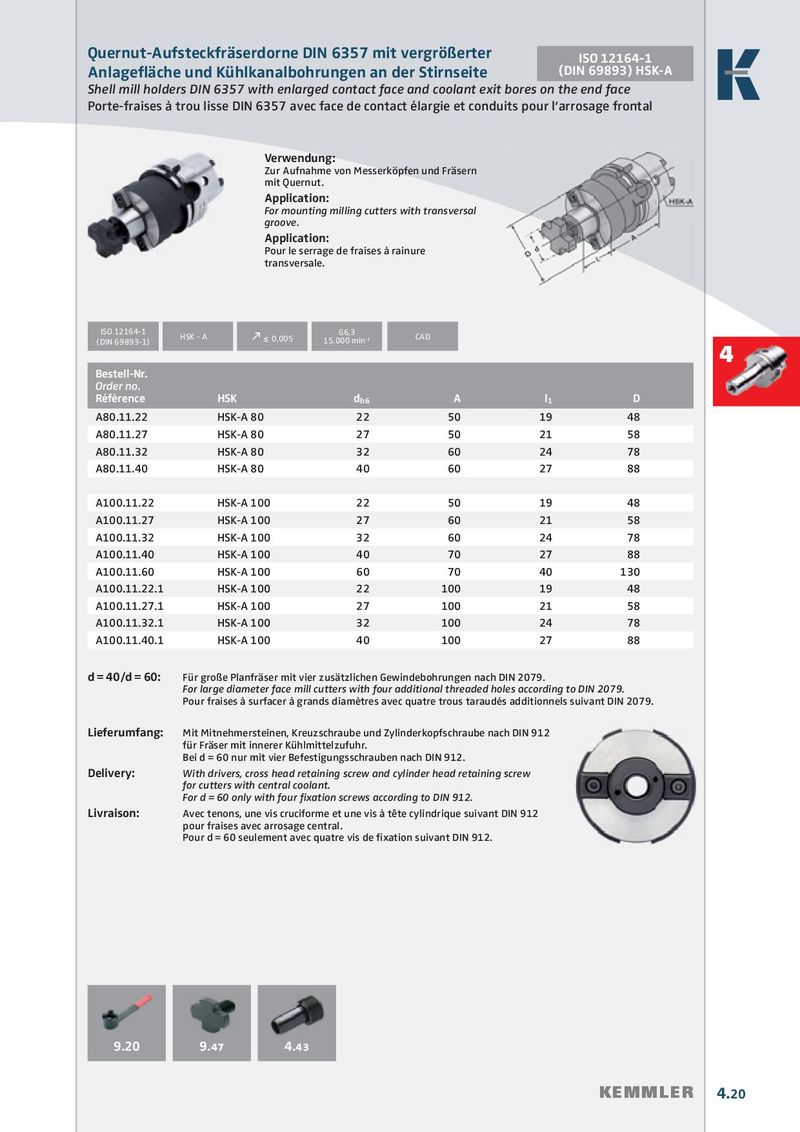

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter ISO 12164-1 Anlagefl äche und Kühlkanalbohrungen an der Stirnseite (DIN 69893) HSK-A Shell mill holders DIN 6357 with enlarged contact face and coolant exit bores on the end face Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut. Application: For mounting milling cutters with transversal groove. Application: Pour le serrage de fraises à rainure transversale. ISO 12164-1 G6,3 HSK - A (DIN 69893-1) k ≤  0,005 15.000 min -1 CAD 4 Bestell-Nr. Order no. Référence HSK d h6 A l 1 D A80.11.22 HSK-A 80 22 50 19 48 A80.11.27 HSK-A 80 27 50 21 58 A80.11.32 HSK-A 80 32 60 24 78 A80.11.40 HSK-A 80 40 60 27 88 A100.11.22 HSK-A 100 22 50 19 48 A100.11.27 HSK-A 100 27 60 21 58 A100.11.32 HSK-A 100 32 60 24 78 A100.11.40 HSK-A 100 40 70 27 88 A100.11.60 HSK-A 100 60 70 40 130 A100.11.22.1 HSK-A 100 22 100 19 48 A100.11.27.1 HSK-A 100 27 100 21 58 A100.11.32.1 HSK-A 100 32 100 24 78 A100.11.40.1 HSK-A 100 40 100 27 88 d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079. Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912. Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d = 60 only with four fi xation screws according to DIN 912. Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912. 9.20 9.47 4.43 KEMMLER 4.20
