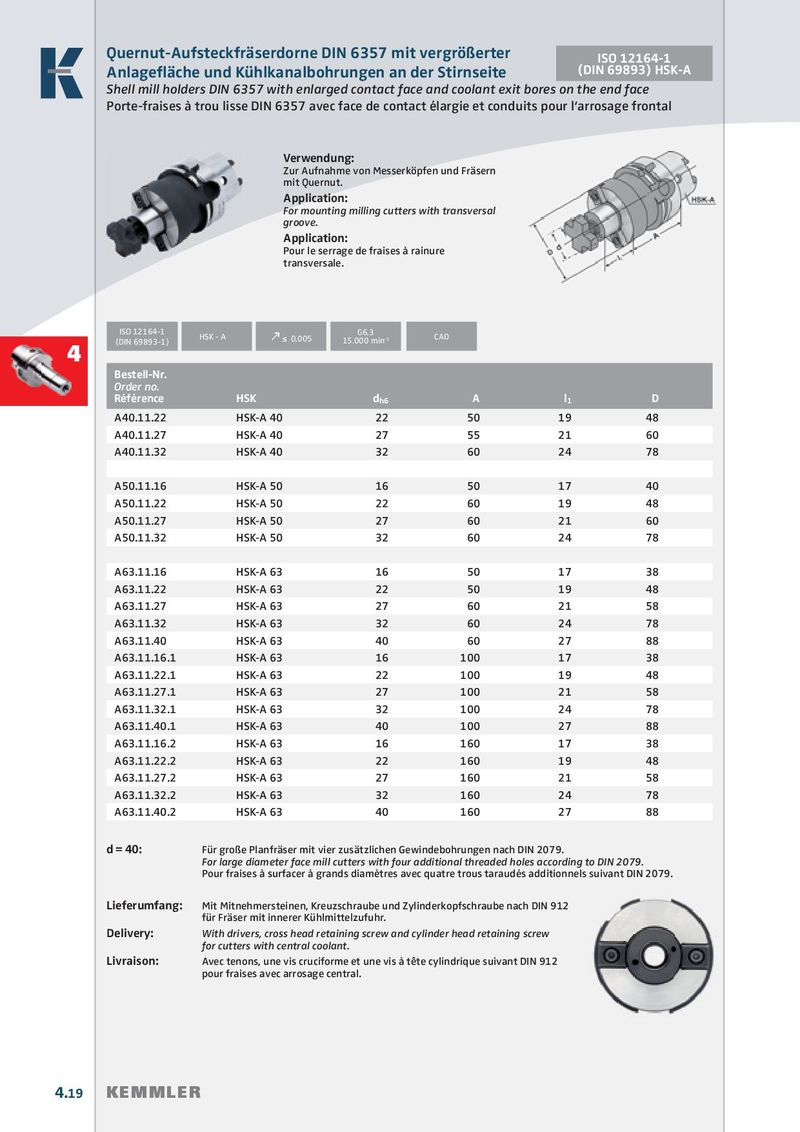

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter ISO 12164-1 Anlagefl äche und Kühlkanalbohrungen an der Stirnseite (DIN 69893) HSK-A Shell mill holders DIN 6357 with enlarged contact face and coolant exit bores on the end face Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut. Application: For mounting milling cutters with transversal groove. Application: Pour le serrage de fraises à rainure transversale. ISO 12164-1 G6,3 HSK - A (DIN 69893-1) k ≤  0,005 15.000 min -1 CAD 4 Bestell-Nr. Order no. Référence HSK d h6 A l 1 D A40.11.22 HSK-A 40 22 50 19 48 A40.11.27 HSK-A 40 27 55 21 60 A40.11.32 HSK-A 40 32 60 24 78 A50.11.16 HSK-A 50 16 50 17 40 A50.11.22 HSK-A 50 22 60 19 48 A50.11.27 HSK-A 50 27 60 21 60 A50.11.32 HSK-A 50 32 60 24 78 A63.11.16 HSK-A 63 16 50 17 38 A63.11.22 HSK-A 63 22 50 19 48 A63.11.27 HSK-A 63 27 60 21 58 A63.11.32 HSK-A 63 32 60 24 78 A63.11.40 HSK-A 63 40 60 27 88 A63.11.16.1 HSK-A 63 16 100 17 38 A63.11.22.1 HSK-A 63 22 100 19 48 A63.11.27.1 HSK-A 63 27 100 21 58 A63.11.32.1 HSK-A 63 32 100 24 78 A63.11.40.1 HSK-A 63 40 100 27 88 A63.11.16.2 HSK-A 63 16 160 17 38 A63.11.22.2 HSK-A 63 22 160 19 48 A63.11.27.2 HSK-A 63 27 160 21 58 A63.11.32.2 HSK-A 63 32 160 24 78 A63.11.40.2 HSK-A 63 40 160 27 88 d = 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079. Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. 4.19 KEMMLER
