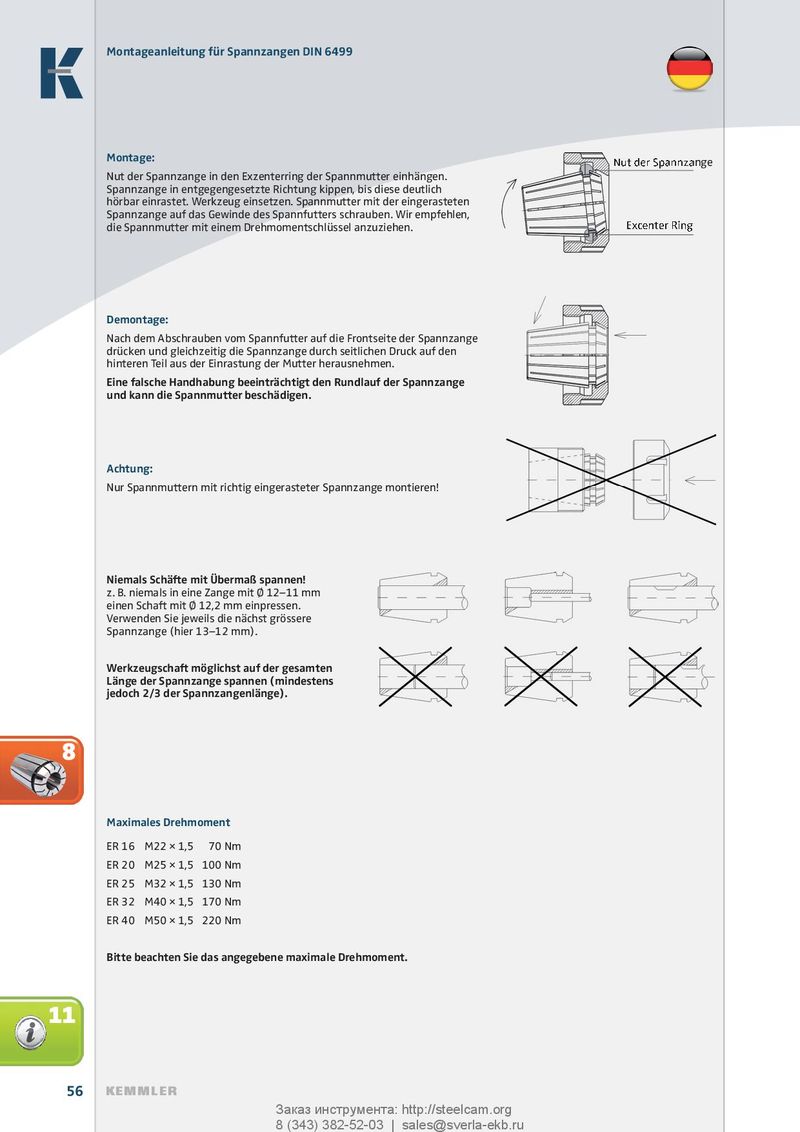

Montageanleitung für Spannzangen DIN 6499 Montage: Nut der Spannzange Nut der Spannzange Nut der Spannzange Nut der Spannzange in den Exzenterring der Spannmutter einhängen. Spannzange in entgegengesetzte Richtung kippen, bis diese deutlich hörbar einrastet. Werkzeug einsetzen. Spannmutter mit der eingerasteten Spannzange auf das Gewinde des Spannfutters schrauben. Wir empfehlen, die Spannmutter mit einem Drehmomentschlüssel anzuziehen. Excenter Ring Excenter Ring Excenter Ring Demontage: Nach dem Abschrauben vom Spannfutter auf die Frontseite der Spannzange drücken und gleichzeitig die Spannzange durch seitlichen Druck auf den hinteren Teil aus der Einrastung der Mutter herausnehmen. Eine falsche Handhabung beeinträchtigt den Rundlauf der Spannzange und kann die Spannmutter beschädigen. Achtung: Nur Spannmuttern mit richtig eingerasteter Spannzange montieren! Niemals Schäfte mit Übermaß spannen! z.ŒB. niemals in eine Zange mit Ø 12–11 mm einen Schaft mit Ø 12,2 mm einpressen. Verwenden Sie jeweils die nächst grössere Spannzange (hier 13–12 mm). Werkzeugschaft möglichst auf der gesamten Länge der Spannzange spannen (mindestens jedoch 2/3 der Spannzangenlänge). 8 Maximales Drehmoment ER 16 M22Œ×Œ1,5 š70 Nm ER 20 M25Œ×Œ1,5 100 Nm ER 25 M32Œ×Œ1,5 130 Nm ER 32 M40Œ×Œ1,5 170 Nm ER 40 M50Œ×Œ1,5 220 Nm Bitte beachten Sie das angegebene maximale Drehmoment. 11 56 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
