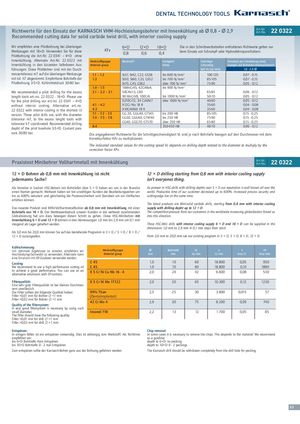

DENTAL TECHNOLOGY TOOLS Richtwerte für den Einsatz der KARNASCH VHM-Hochleistungsbohrer mit Innenkühlung ab  0,8 –  2,9 Art.Nr.Art.No.22 003322 Recommended cutting data for solid carbide twist drill, with interior cooling supply Wir empfehlen eine Pilotbohrung bei überlangen 6×D 12×D 18×D Die in den Schnittwerttabellen enthaltenen Richtwerte gelten nur Werkzeugen mit 18×D. Verwenden Sie für diese KFv 0,8 0,6 0,4 beim Einsatz von Schrumpf- oder Hydrodehnspannfuttern. Pilotbohrung die Art.-Nr. 22 0341 – 4×D ohne Innenkühlung. Alternativ Art.-Nr. 22 0322 mit Werkstoffgruppe Werkstoff Festigkeit Schnittge- Vorschub pro Umdrehung (mm) Innenkühlung in den kürzesten lieferbaren Aus- Material group Härte schwindig- bezogen auf Bohrerdurchmesserbereich führungen. Diese Pilotbohrer sind mit der Durch- keit Vc (m/min) 1,0 - 2,9  messertoleranz m7 auf die überlangen Werkzeuge 1.1 – 1.2 St37, St42, C22, GS38 bis 600 N/mm2 100-120 0,07 - 0,15 mit tol. h7 abgestimmt. Empfohlene Bohrtiefe der 1.3 St50, St60, C35, GS52 bis 700 N/mm2 85-105 0,07 - 0,15 Pilotbohrung 3-5×D. Kühlmitteldruck 30-80 bar. St70, C45, GS62 über 700 N/mm2 75-90 0,05 - 0,12 1.4 – 1.5 16MnCr45, 42CrMo4, bis 900 N/mm2 We recommended a pilot drilling for the excess 2.1 – 2.2 – 3.1 50CrNi13, C60 65-85 0,06 - 0,12 length tools art.-no. 22 0322 - 18×D. Please use 90 MnCrV8, 100Cr6 bis 1000 N/mm2 50-70 0,05 - 0,12 for the pilot drilling our art.-no. 22 0341 – 4×D X210Cr12, 34 CrAINi7 über 1000 N/mm2 40-60 0,05 - 0,12 without interior cooling. Alternative art.-no. 4.1 – 4.2 X12Cr Nis 18 8 35-60 0,04 - 0,08 22 0322 with interior cooling in the shortest l3 4.3 X10CrNINb 18 9 35-60 0,04 - 0,08 version. These pilot drills are, with the diameter 7.1 – 7.2 – 7.3 GG 20, GGG40, GTS45 bis 200 HB 85-105 0,15 - 0,25 tolerance m7, to the excess lenght tools with 7.4 – 7.5 – 7.6 GG30, GGG60, GTW40 bis 250 HB 75-90 0,15 - 0,25 tolerance h7 coordinated. Recommended drillingdepht of the pilot borehole 3-5×D. Coolant pres- GG40, GGG70, GTS708.4 über 250 HB350-450 HB 65-8040-70 0,15 - 0,250,06 - 0,12 sure 30-80 bar. Die angegebenen Richtwerte für die Schnittgeschwindigkeit Vc sind je nach Bohr­tiefe bezogen auf den Durchmesser mit dem Korrekturfaktor KFv zu multiplizieren. The indicated standard values for the cutting speed Vc depends on drilling depth related to the diameter to multiply by the correction factor KFv. Praxistest Minibohrer Vollhartmetall mit Innenkühlung Art.Nr.Art.No.22 003322 12 × D Bohren ab 0,8 mm mit Innenkühlung ist nicht 12 × D drilling starting from 0,8 mm with interior cooling supply jedermanns Sache! isn’t everyones thing. Als Vorreiter in Sachen HSC-Bohren mit Bohrtiefen über 5 × D haben wir uns in der Branche As pioneer in HSC-drills with drilling dephts over 5 × D our reputation is well known all over the einen Namen gemacht. Weltweit haben wir bei unzähligen Kunden die Bearbeitungszeiten um world. Productive time of our customer decreased up to 600%. Increased process security and bis zu 600% reduziert und gleichzeitig die Prozesssicherheit und Standzeit um ein Vielfaches cutting-edge live at the same time. erhöhen können. The latest products are Mini-solid carbide drills, starting from 0,8 mm with interior cooling Das neueste Produkt sind MINI-Vollhartmetallbohrer ab 0,8 mm mit Innenkühlung mit einer supply with drilling depht up to 12 × D. Bohrtiefe von 18 × D. Der Wettbe­werbsd­ ruck unserer Kunden in der weltweit zunehmenden The competition-pressure from our customers in the worldwide increasing globalization forced us Globalisierung hat uns dazu bewogen diesen Schritt zu gehen. Diese HSC-Minibohrer mit into this direction. Innenkühlung 6 × D und 12 × D können in den Abmessungen 1,0 mm bis 2,9 mm um 0,1 mm steigend ab Lager geliefert werden. These HSC-Mini drills with interior cooling supply 6 × D and 18 × D can be supplied in the dimensions 1,0 mm to 2,9 mm in 0,1 mm steps from stock. Ab 3,0 mm bis 20,0 mm können Sie auf das bestehende Programm in 3 × D / 5 × D / 8 × D / 12 × D zurückgreifen. From 3,0 mm to 20,0 mm see our existing program in 3 × D, 5 × D, 8 × D, 12 × D. Kühlschmierung Um optimale Ergebnisse zu erzielen, empfehlen wir Werkstoffgruppe  Bohrtiefe Vc n f Vf Hochleistungs-Schneidöl zu verwenden. Alternativ kann Material group mm mm m/min U/min mm/U mm/min eine Emulsion mit EP-Zusätzen verwendet werden. Cooling: C 45 1,0 10 60 18.800 0,05 950 We recommend to use a high performance cutting oil C 45 1,0 10 60 18.800 0,10 1880 to achieve a good performance. You can use as analternative emulsions with EP-contens.X 5 Cr Ni Cu Nb 16 - 42,0 24 42 6.600 0,08 530 Filterqualität: X 5 Cr Ni Mo 17122 2,0 20 65 10.300 0,12 1230 Eine sehr gute Filterqualität ist bei kleinen Durchmes-sern unerlässlich. Die Filter sollten die folgende Qualität haben: 99% Titan 2,5 25 30 3.800 0,015 57 Filter <0,01 mm für Bohrer  <1 mm (Dentalimplantat) Filter <0,02 mm für Bohrer  >1 mm 42 Cr Mo 4 2,9 30 75 8.200 0,09 740 Quality of the filtersystem:A very good filtersystem is necessary by using such small diameter. Inconel 718 2,2 13 12 1.700 0,05 85 The filter should have the following quality:Filter <0,01 mm for drill  <1 mm Filter >0,02 mm for drill  >1 mm Entspänen: Chip removal: In einigen fällen ist ein entspänen notwendig. Dies ist abhängig vom Werkstoff. Als Richtlinie In some cases it is necessary to remove the chips. This depends to the material: We recommend empfehlen wir: as a guidline: bis 6×D Bohrtiefe: Kein Entspänen depth to 6×D: no pecking bis 10×D Bohrtiefe: 0 - 2 mal Entspänen depth to 10×D: 0 - 2 peckings Zum entspänen sollte der Karnasch-Bohrer ganz aus der Bohrung gefahren werden. The Karnasch drill should be withdrawn completely from the drill hole for pecking. 63
