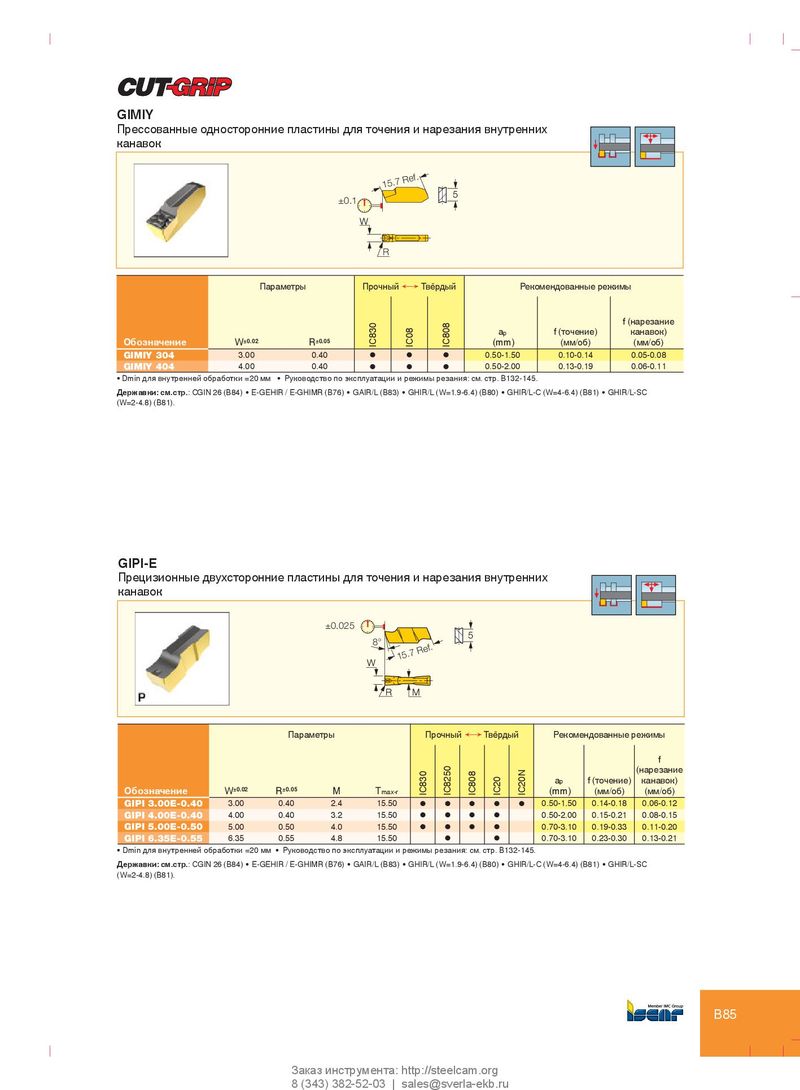

Каталог Iscar токарный инструмент для нарезания канавок - страница 94

CGIN 26 GIMIY Прессованные односторонние пластины для точения и нарезания внутренних канавок 15.7 Ref. 5 ±0.1 W R Параметры Прочный Ö Твёрдый Рекомендованные режимы f (нарезание a p f (точение) канавок) Обозначение W ±0.02 R ±0.05 IC830 IC08 IC808 (mm) (мм/об) (мм/об) GIMIY 304 3.00 0.40 l l l 0.50-1.50 0.10-0.14 0.05-0.08 GIMIY 404 4.00 0.40 l l l 0.50-2.00 0.13-0.19 0.06-0.11 • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81). GIPI-E Прецизионные двухсторонние пластины для точения и нарезания внутренних канавок ±0.025 5 8° 15.7 Ref. W R M Параметры Прочный Ö Твёрдый Рекомендованные режимы f (нарезание a p f (точение) канавок) Обозначение W ±0.02 R ±0.05 M T max-r IC830 IC8250 IC808 IC20 IC20N (mm) (мм/об) (мм/об) GIPI 3.00E-0.40 3.00 0.40 2.4 15.50 l l l l l 0.50-1.50 0.14-0.18 0.06-0.12 GIPI 4.00E-0.40 4.00 0.40 3.2 15.50 l l l l 0.50-2.00 0.15-0.21 0.08-0.15 GIPI 5.00E-0.50 5.00 0.50 4.0 15.50 l l l l 0.70-3.10 0.19-0.33 0.11-0.20 GIPI 6.35E-0.55 6.35 0.55 4.8 15.50 l l 0.70-3.10 0.23-0.30 0.13-0.21 • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81). B85 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
