Каталог Iscar токарный инструмент для нарезания канавок - страница 93

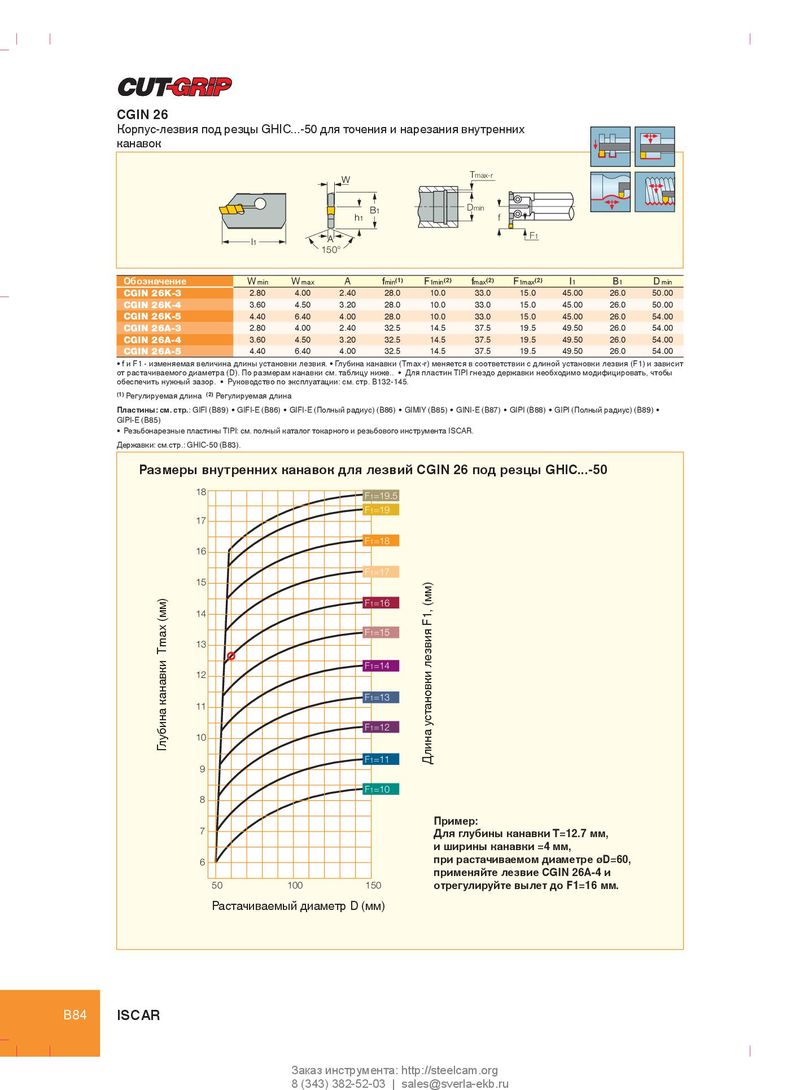

CGIN 26 Корпус-лезвия под резцы GHIC...-50 для точения и нарезания внутренних канавок Tmax-r W B1 Dmin h1 f l1 A F1 150° Обозначение W min W max A f min (1) F 1min (2) f max (2) F 1max (2) l 1 B 1 D min CGIN 26K-3 2.80 4.00 2.40 28.0 10.0 33.0 15.0 45.00 26.0 50.00 CGIN 26K-4 3.60 4.50 3.20 28.0 10.0 33.0 15.0 45.00 26.0 50.00 CGIN 26K-5 4.40 6.40 4.00 28.0 10.0 33.0 15.0 45.00 26.0 54.00 CGIN 26A-3 2.80 4.00 2.40 32.5 14.5 37.5 19.5 49.50 26.0 54.00 CGIN 26A-4 3.60 4.50 3.20 32.5 14.5 37.5 19.5 49.50 26.0 54.00 CGIN 26A-5 4.40 6.40 4.00 32.5 14.5 37.5 19.5 49.50 26.0 54.00 • f и F1 - изменяемая величина длины установки лезвия. • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (F1) и зависит от растачиваемого диаметра (D). По размерам канавки см. таблицу ниже.. • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-145. (1) Регулируемая длина (2) Регулируемая длина Пластины: см. стр.: GIFI (B89) • GIFI-E (B86) • GIFI-E (Полный радиус) (B86) • GIMIY (B85) • GINI-E (B87) • GIPI (B88) • GIPI (Полный радиус) (B89) • GIPI-E (B85) • Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR. Державки: см.стр.: GHIC-50 (B83). Размеры внутренних канавок для лезвий CGIN 26 под резцы GHIC...-50 18 F1=19.5 F1=19 17 F1=18 16 F1=17 15 F1=16 14 F1=15 13 F1=14 12 F1=13 11 F1=12 10 Глубина канавки Tmax (мм) F1=11 Длина установки лезвия F1, (мм) 9 F1=10 8 Пример: 7 Для глубины канавки T=12.7 мм, и ширины канавки =4 мм, 6 при растачиваемом диаметре øD=60, применяйте лезвие CGIN 26A-4 и 50 100 150 отрегулируйте вылет до F1=16 мм. Растачиваемый диаметр D (мм) B84 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
