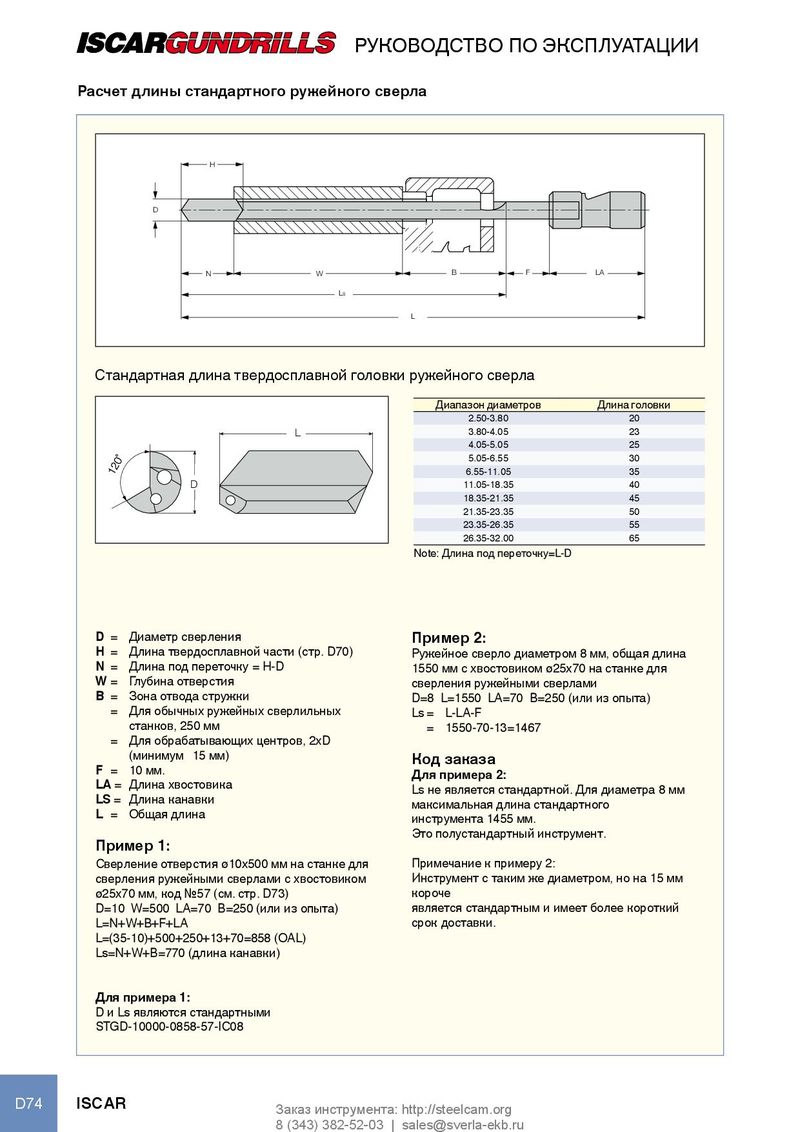

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Расчет длины стандартного ружейного сверла H D N W B F LA Ls L Стандартная длина твердосплавной головки ружейного сверла Диапазон диаметров Длина головки 2.50-3.80 20 L 3.80-4.05 23 4.05-5.05 25 5.05-6.55 30 6.55-11.05 35 D 11.05-18.35 40 18.35-21.35 45 21.35-23.35 50 23.35-26.35 55 26.35-32.00 65 Note: Длина под переточку=L-D D = Диаметр сверления пример 2: H = Длина твердосплавной части (стр. D70) Ружейное сверло диаметром 8 мм, общая длина N = Длина под переточку = H-D 1550 мм с хвостовиком ø25x70 на станке для W = Глубина отверстия сверления ружейными сверлами B = Зона отвода стружки D=8 L=1550 LA=70 B=250 (или из опыта) = Для обычных ружейных сверлильных Ls = L-LA-F станков, 250 мм = 1550-70-13=1467 = Для обрабатывающих центров, 2xD (минимум 15 мм) код заказа F = 10 мм. для примера 2: LA = Длина хвостовика Ls не является стандартной. Для диаметра 8 мм LS = Длина канавки максимальная длина стандартного L = Общая длина инструмента 1455 мм. Это полустандартный инструмент. пример 1: Сверление отверстия ø10x500 мм на станке для Примечание к примеру 2: сверления ружейными сверлами с хвостовиком Инструмент с таким же диаметром, но на 15 мм ø25x70 мм, код №57 (см. стр. D73) короче D=10 W=500 LA=70 B=250 (или из опыта) является стандартным и имеет более короткий L=N+W+B+F+LA срок доставки. L=(35-10)+500+250+13+70=858 (OAL) Ls=N+W+B=770 (длина канавки) для примера 1: D и Ls являются стандартными STGD-10000-0858-57-IC08 D74 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
