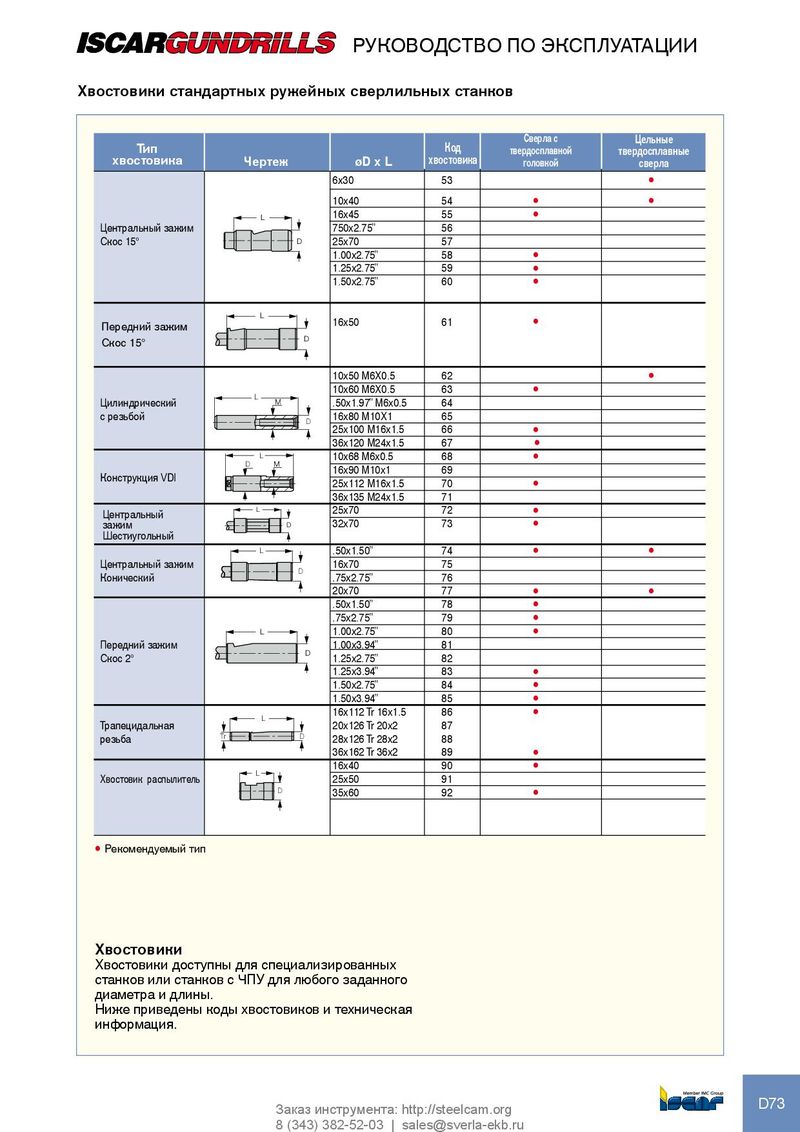

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Хвостовики стандартных ружейных сверлильных станков сверла с Цельные Тип код твердосплавной твердосплавные хвостовика чертеж øD x L хвостовика головкой сверла 6x30 53 • 10x40 54 • • L 16x45 55 • Центральный зажим 750x2.75” 56 Скос 15° D 25x70 57 1.00x2.75” 58 • 1.25x2.75” 59 • 1.50x2.75” 60 • L 16x50 61 Передний зажим • D Скос 15° 10x50 M6X0.5 62 • 10x60 M6X0.5 63 • L Цилиндрический M .50x1.97” M6x0.5 64 с резьбой 16x80 M10X1 65 D 25x100 M16x1.5 66 • 36x120 M24x1.5 67 • L 10x68 M6x0.5 68 • D M 16x90 M10x1 69 Конструкция VDI 25x112 M16x1.5 70 • 36x135 M24x1.5 71 L Центральный 25x70 72 • зажим D 32x70 73 • Шестиугольный L .50x1.50” 74 • • Центральный зажим 16x70 75 D Конический .75x2.75” 76 20x70 77 • • .50x1.50” 78 • .75x2.75” 79 • L 1.00x2.75” 80 • Передний зажим 1.00x3.94” 81 D Скос 2° 1.25x2.75” 82 1.25x3.94” 83 • 1.50x2.75” 84 • 1.50x3.94” 85 • 16x112 Tr 16x1.5 86 L • Трапецидальная 20x126 Tr 20x2 87 резьба Tr D 28x126 Tr 28x2 88 36x162 Tr 36x2 89 • 16x40 90 L • Хвостовик распылитель 25x50 91 D 35x60 92 • • Рекомендуемый тип Хвостовики Хвостовики доступны для специализированных станков или станков с ЧПУ для любого заданного диаметра и длины. Ниже приведены коды хвостовиков и техническая информация. D73 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
