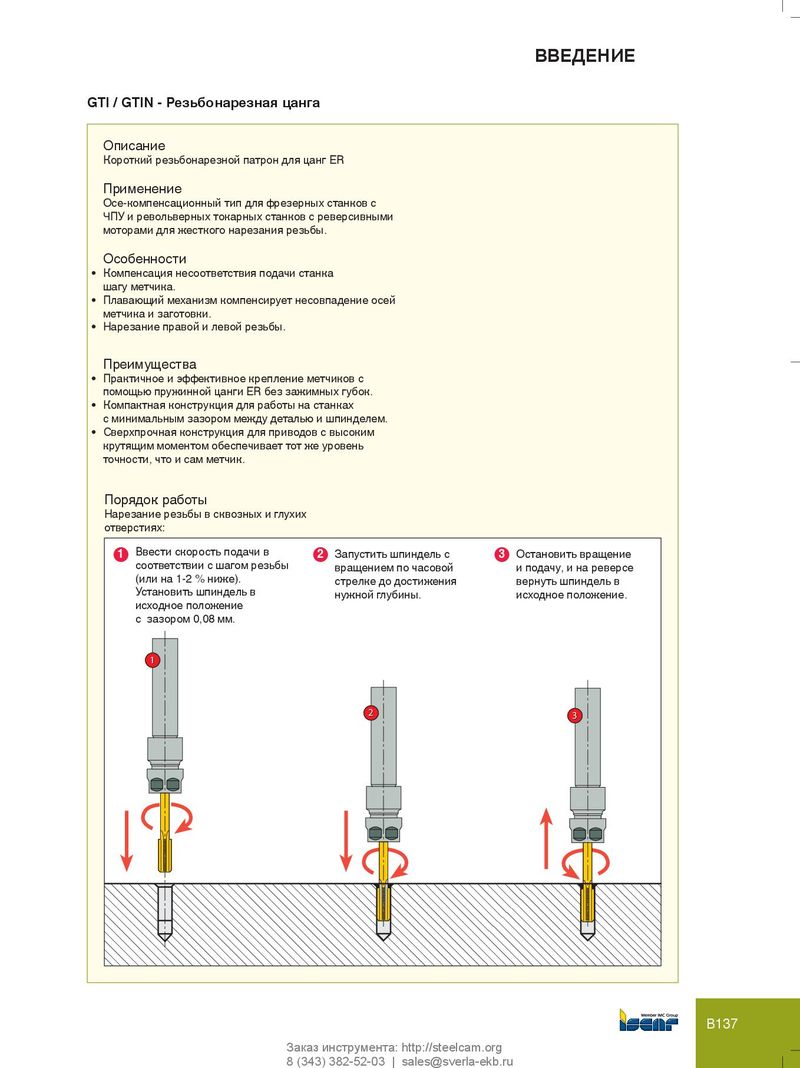

ВВЕДЕНИЕ GTI / GTIN - Резьбонарезная цанга Описание Короткий резьбонарезной патрон для цанг ER Применение Осе-компенсационный тип для фрезерных станков с ЧПУ и револьверных токарных станков с реверсивными моторами для жесткого нарезания резьбы. Особенности • Компенсация несоответствия подачи станка шагу метчика. • Плавающий механизм компенсирует несовпадение осей метчика и заготовки. • Нарезание правой и левой резьбы. Преимущества • Практичное и эффективное крепление метчиков с помощью пружинной цанги ER без зажимных губок. • Компактная конструкция для работы на станках с минимальным зазором между деталью и шпинделем. • Сверхпрочная конструкция для приводов с высоким крутящим моментом обеспечивает тот же уровень точности, что и сам метчик. Порядок работы Нарезание резьбы в сквозных и глухих отверстиях: 1 Ввести скорость подачи в 2 Запустить шпиндель с 3 Остановить вращение соответствии с шагом резьбы вращением по часовой и подачу, и на реверсе (или на 1-2 % ниже). стрелке до достижения вернуть шпиндель в Установить шпиндель в нужной глубины. исходное положение. исходное положение с зазором 0,08 мм. 1 1 2 2 3 3 B137 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
