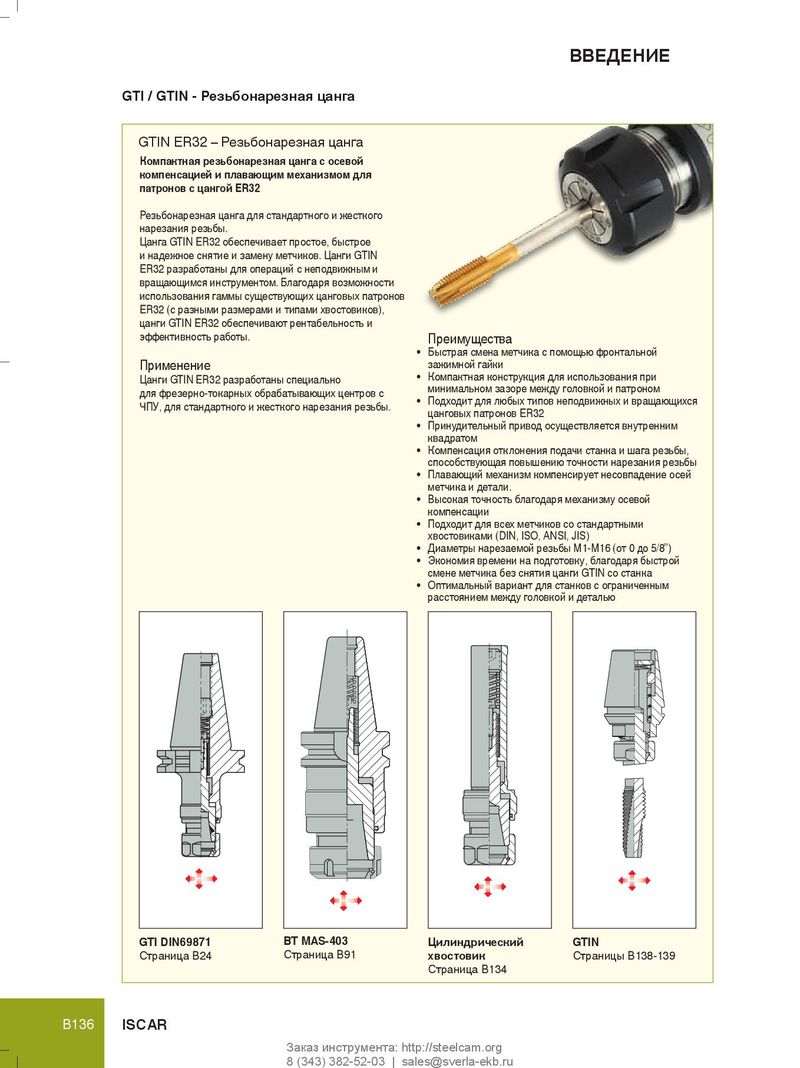

ВВЕДЕНИЕ GTI / GTIN - Резьбонарезная цанга GTIN ER32 – Резьбонарезная цанга Компактная резьбонарезная цанга с осевой компенсацией и плавающим механизмом для патронов с цангой ER32 Резьбонарезная цанга для стандартного и жесткого нарезания резьбы. Цанга GTIN ER32 обеспечивает простое, быстрое и надежное снятие и замену метчиков. Цанги GTIN ER32 разработаны для операций с неподвижным и вращающимся инструментом. Благодаря возможности использования гаммы существующих цанговых патронов ER32 (с разными размерами и типами хвостовиков), цанги GTIN ER32 обеспечивают рентабельность и эффективность работы. Преимущества • Быстрая смена метчика с помощью фронтальной Применение зажимной гайки Цанги GTIN ER32 разработаны специально • Компактная конструкция для использования при минимальном зазоре между головкой и патроном для фрезерно-токарных обрабатывающих центров с • Подходит для любых типов неподвижных и вращающихся ЧПУ, для стандартного и жесткого нарезания резьбы. цанговых патронов ER32 • Принудительный привод осуществляется внутренним квадратом • Компенсация отклонения подачи станка и шага резьбы, способствующая повышению точности нарезания резьбы • Плавающий механизм компенсирует несовпадение осей метчика и детали. • Высокая точность благодаря механизму осевой компенсации • Подходит для всех метчиков со стандартными хвостовиками (DIN, ISO, ANSI, JIS) • Диаметры нарезаемой резьбы M1-M16 (от 0 до 5/8”) • Экономия времени на подготовку, благодаря быстрой смене метчика без снятия цанги GTIN со станка • Оптимальный вариант для станков с ограниченным расстоянием между головкой и деталью GTI DIN69871 BT MAS-403 Цилиндрический GTIN Страница B24 Страница B91 хвостовик Страницы B138-139 Страница B134 B136 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
