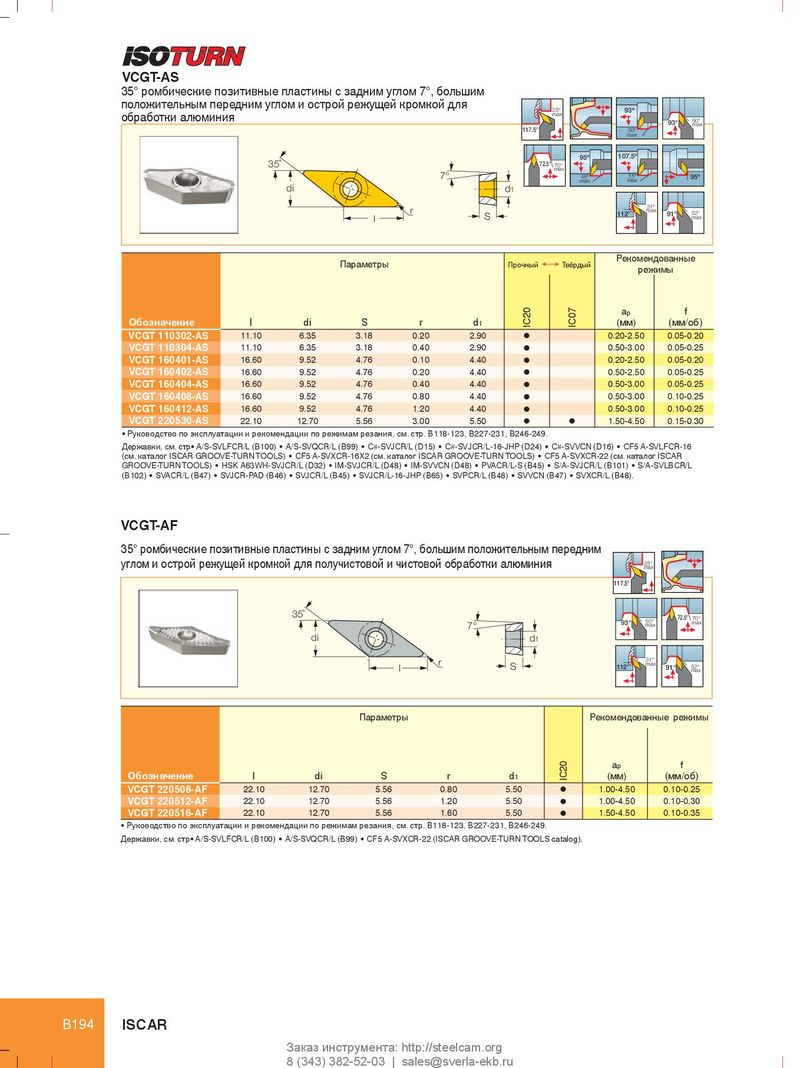

Каталог Iscar инструмент для токарной обработки - страница 225

VCGT-AS 35° ромбические позитивные пластины с задним углом 7°, большим положительным передним углом и острой режущей кромкой для 25°  max 93º обработки алюминия 93° 50° max 117.5° 50º max 95º 107.5º 35˚ 72.5° 70° max 7° 48º 35º max max 95º di d 1 31° r max 112° 91° 52° l S max Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение l di S r d 1 IC20 IC07 (мм) (мм/об) VCGT 110302-AS 11.10 6.35 3.18 0.20 2.90 l 0.20-2.50 0.05-0.20 VCGT 110304-AS 11.10 6.35 3.18 0.40 2.90 l 0.50-3.00 0.05-0.25 VCGT 160401-AS 16.60 9.52 4.76 0.10 4.40 l 0.20-2.50 0.05-0.20 VCGT 160402-AS 16.60 9.52 4.76 0.20 4.40 l 0.50-2.50 0.05-0.25 VCGT 160404-AS 16.60 9.52 4.76 0.40 4.40 l 0.50-3.00 0.05-0.25 VCGT 160408-AS 16.60 9.52 4.76 0.80 4.40 l 0.50-3.00 0.10-0.25 VCGT 160412-AS 16.60 9.52 4.76 1.20 4.40 l 0.50-3.00 0.10-0.25 VCGT 220530-AS 22.10 12.70 5.56 3.00 5.50 l l 1.50-4.50 0.15-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-22 (см. каталог ISCAR GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • PVACR/L-S (B45) • S/A-SVJCR/L (B101) • S/A-SVLBCR/L (B102) • SVACR/L (B47) • SVJCR-PAD (B46) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVPCR/L (B48) • SVVCN (B47) • SVXCR/L (B48). VCGT-AF 35° ромбические позитивные пластины с задним углом 7°, большим положительным передним углом и острой режущей кромкой для получистовой и чистовой обработки алюминия 25°  max 117.5° 35˚ 50° 72.5° 70° 93° 7° max max di d 1 31° r max l S 112° 91° 52° max Параметры Рекомендованные режимы a p f Обозначение l di S r d 1 IC20 (мм) (мм/об) VCGT 220508-AF 22.10 12.70 5.56 0.80 5.50 l 1.00-4.50 0.10-0.25 VCGT 220512-AF 22.10 12.70 5.56 1.20 5.50 l 1.00-4.50 0.10-0.30 VCGT 220516-AF 22.10 12.70 5.56 1.60 5.50 l 1.50-4.50 0.10-0.35 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • CF5 A-SVXCR-22 (ISCAR GROOVE-TURN TOOLS catalog). B194 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
