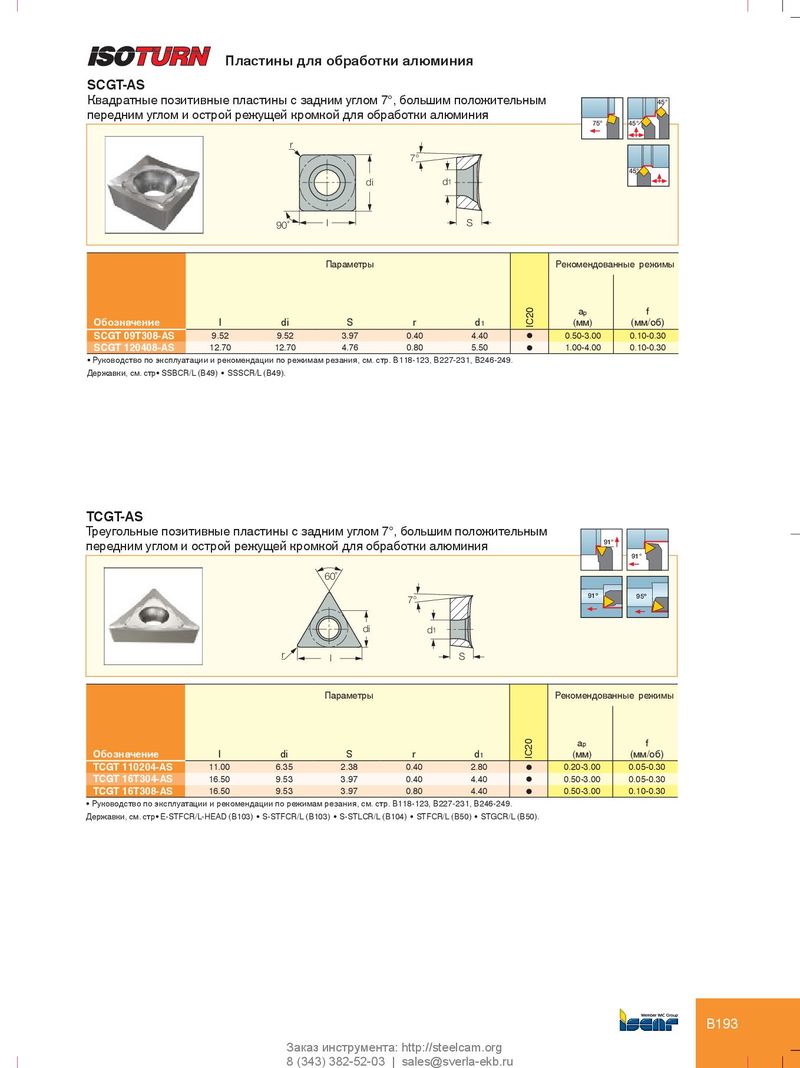

Каталог Iscar инструмент для токарной обработки - страница 224

Пластины для обработки алюминия SCGT-AS Квадратные позитивные пластины с задним углом 7°, большим положительным 45° передним углом и острой режущей кромкой для обработки алюминия 75° 45° r 7° 45° di d 1 90˚ l S Параметры Рекомендованные режимы a p f Обозначение l di S r d 1 IC20 (мм) (мм/об) SCGT 09T308-AS 9.52 9.52 3.97 0.40 4.40 l 0.50-3.00 0.10-0.30 SCGT 120408-AS 12.70 12.70 4.76 0.80 5.50 l 1.00-4.00 0.10-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• SSBCR/L (B49) • SSSCR/L (B49). TCGT-AS Треугольные позитивные пластины с задним углом 7°, большим положительным 91° передним углом и острой режущей кромкой для обработки алюминия 91° 60˚ 91º 95º 7° di d 1 r l S Параметры Рекомендованные режимы a p f Обозначение l di S r d 1 IC20 (мм) (мм/об) TCGT 110204-AS 11.00 6.35 2.38 0.40 2.80 l 0.20-3.00 0.05-0.30 TCGT 16T304-AS 16.50 9.53 3.97 0.40 4.40 l 0.50-3.00 0.05-0.30 TCGT 16T308-AS 16.50 9.53 3.97 0.80 4.40 l 0.50-3.00 0.10-0.30 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50). B193 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
