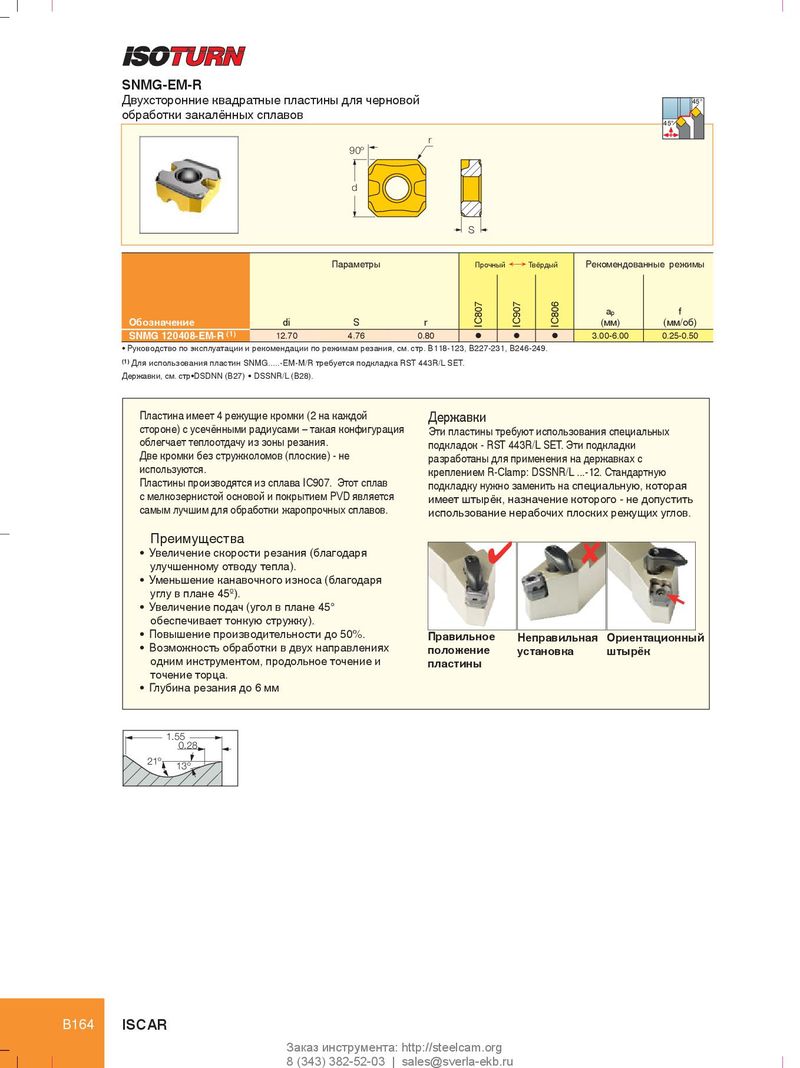

SNMG-EM-R Двухсторонние квадратные пластины для черновой 45° обработки закалённых сплавов 45° r 90º d S Параметры Прочный Ö Твёрдый Рекомендованные режимы a p f Обозначение di S r IC807 IC907 IC806 (мм) (мм/об) SNMG 120408-EM-R (1) 12.70 4.76 0.80 l l l 3.00-6.00 0.25-0.50 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. (1) Для использования пластин SNMG.....-EM-M/R требуется подкладка RST 443R/L SET. Державки, см. стр•DSDNN (B27) • DSSNR/L (B28). Пластина имеет 4 режущие кромки (2 на каждой Державки стороне) с усечёнными радиусами – такая конфигурация Эти пластины требуют использования специальных облегчает теплоотдачу из зоны резания. подкладок - RST 443R/L SET. Эти подкладки Две кромки без стружколомов (плоские) - не разработаны для применения на державках с используются. креплением R-Clamp: DSSNR/L ...-12. Стандартную Пластины производятся из сплава IC907. Этот сплав подкладку нужно заменить на специальную, которая с мелкозернистой основой и покрытием PVD является имеет штырёк, назначение которого - не допустить самым лучшим для обработки жаропрочных сплавов. использование нерабочих плоских режущих углов. Преимущества • Увеличение скорости резания (благодаря 4 8 улучшенному отводу тепла). • Уменьшение канавочного износа (благодаря углу в плане 45º). • Увеличение подач (угол в плане 45° обеспечивает тонкую стружку). • Повышение производительности до 50%. Правильное Неправильная Ориентационный • Возможность обработки в двух направлениях положение установка штырёк одним инструментом, продольное точение и пластины точение торца. • Глубина резания до 6 мм 1.55 0.28 21º 13º B164 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
