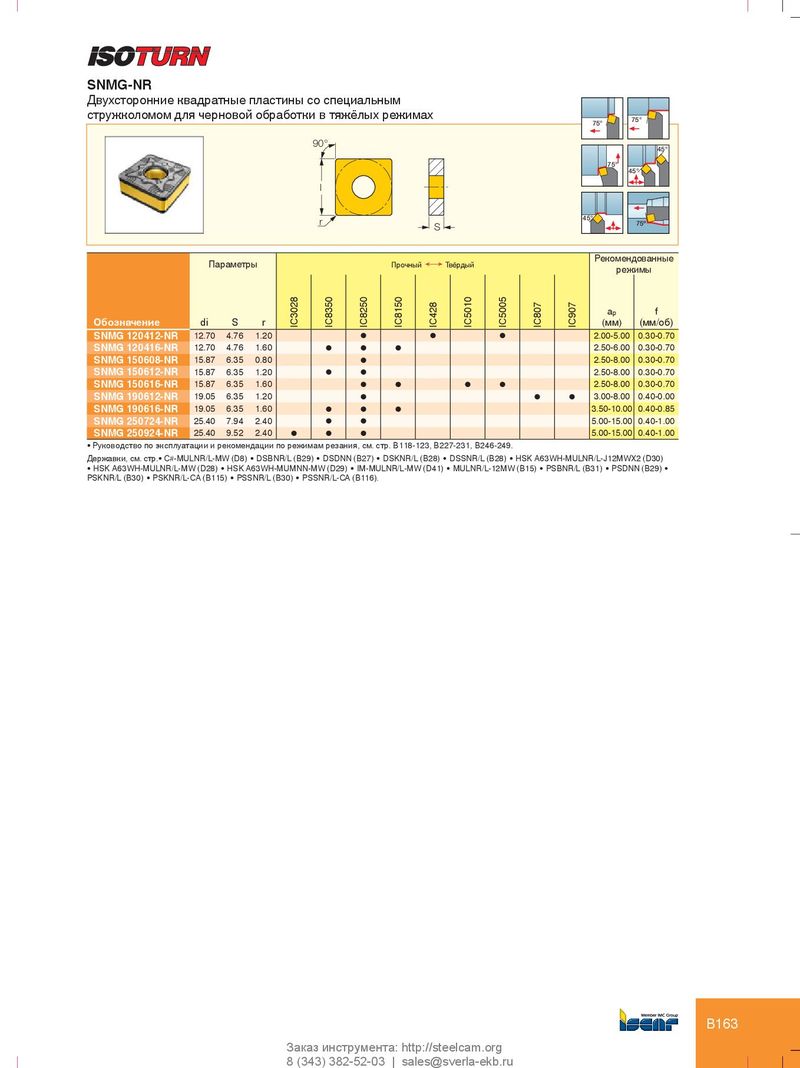

Каталог Iscar инструмент для токарной обработки - страница 194

SNMG-NR Двухсторонние квадратные пластины со специальным стружколомом для черновой обработки в тяжёлых режимах 75° 75° 90° 45° 75° 45° l 45° r 75º S Рекомендованные Параметры Прочный Ö Твёрдый режимы a p f Обозначение di S r IC3028 IC8350 IC8250 IC8150 IC428 IC5010 IC5005 IC807 IC907 (мм) (мм/об) SNMG 120412-NR 12.70 4.76 1.20 l l l 2.00-5.00 0.30-0.70 SNMG 120416-NR 12.70 4.76 1.60 l l l 2.50-6.00 0.30-0.70 SNMG 150608-NR 15.87 6.35 0.80 l 2.50-8.00 0.30-0.70 SNMG 150612-NR 15.87 6.35 1.20 l l 2.50-8.00 0.30-0.70 SNMG 150616-NR 15.87 6.35 1.60 l l l l 2.50-8.00 0.30-0.70 SNMG 190612-NR 19.05 6.35 1.20 l l l 3.00-8.00 0.40-0.00 SNMG 190616-NR 19.05 6.35 1.60 l l l 3.50-10.00 0.40-0.85 SNMG 250724-NR 25.40 7.94 2.40 l l 5.00-15.00 0.40-1.00 SNMG 250924-NR 25.40 9.52 2.40 l l l 5.00-15.00 0.40-1.00 • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249. Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSBNR/L (B31) • PSDNN (B29) • PSKNR/L (B30) • PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116). B163 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
