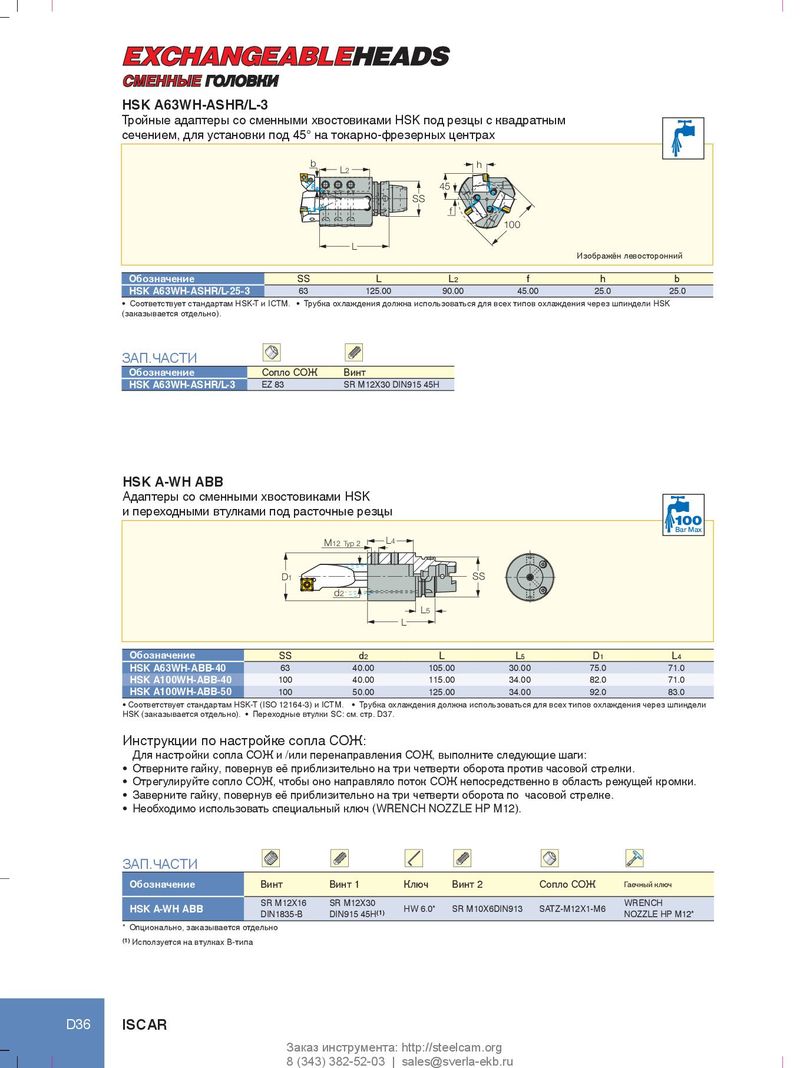

СМЕННЫЕ ГОЛОВКИ HSK A63WH-ASHR/L-3 Тройные адаптеры со сменными хвостовиками HSK под резцы с квадратным сечением, для установки под 45° на токарно-фрезерных центрах b L2 h 45 SS f 100 L Изображён левосторонний Обозначение SS L L2 f h b HSK A63WH-ASHR/L-25-3 63 125.00 90.00 45.00 25.0 25.0 • Соответствует стандартам HSK-T и ICTM. • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). ЗАП.ЧАСТИ Обозначение Сопло СОЖ Винт HSK A63WH-ASHR/L-3 EZ 83 SR M12X30 DIN915 45H HSK A-WH ABB Адаптеры со сменными хвостовиками HSK и переходными втулками под расточные резцы Bar Max M12 Typ 2 L4 D1 SS d2 L5 L Обозначение SS d2 L L5 D1 L4 HSK A63WH-ABB-40 63 40.00 105.00 30.00 75.0 71.0 HSK A100WH-ABB-40 100 40.00 115.00 34.00 82.0 71.0 HSK A100WH-ABB-50 100 50.00 125.00 34.00 92.0 83.0 • Соответствует стандартам HSK-T (ISO 12164-3) и ICTM. • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Переходные втулки SC: см. стр. D37. Инструкции по настройке сопла СОЖ: Для настройки сопла СОЖ и /или перенаправления СОЖ, выполните следующие шаги: • Отверните гайку, повернув её приблизительно на три четверти оборота против часовой стрелки. • Отрегулируйте сопло СОЖ, чтобы оно направляло поток СОЖ непосредственно в область режущей кромки. • Заверните гайку, повернув её приблизительно на три четверти оборота по часовой стрелке. • Необходимо использовать специальный ключ (WRENCH NOZZLE HP M12). ЗАП.ЧАСТИ Обозначение Винт Винт 1 Ключ Винт 2 Сопло СОЖ Гаечный ключ HSK A-WH ABB SR M12X16 SR M12X30 HW 6.0* SR M10X6DIN913 SATZ-M12X1-M6 WRENCH DIN1835-B DIN915 45H(1) NOZZLE HP M12* * Опционально, заказывается отдельно (1) Исползуется на втулках B-типа D36 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
