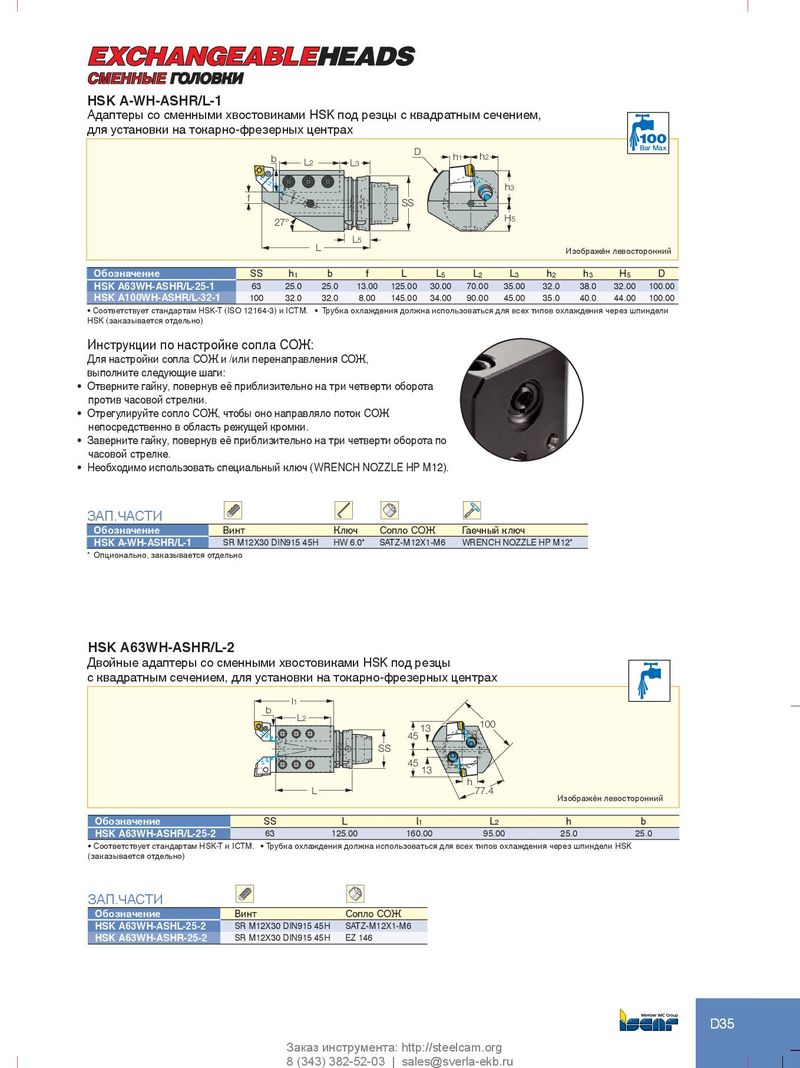

Каталог Iscar инструмент для нарезания резьбы - страница 120

СМЕННЫЕ ГОЛОВКИ HSK A-WH-ASHR/L-1 Адаптеры со сменными хвостовиками HSK под резцы с квадратным сечением, для установки на токарно-фрезерных центрах D Bar Max b L2 L3 h1 h2 h3 f SS 27° H5 L L5 Изображён левосторонний Обозначение SS h1 b f L L5 L2 L3 h2 h3 H5 D HSK A63WH-ASHR/L-25-1 63 25.0 25.0 13.00 125.00 30.00 70.00 35.00 32.0 38.0 32.00 100.00 HSK A100WH-ASHR/L-32-1 100 32.0 32.0 8.00 145.00 34.00 90.00 45.00 35.0 40.0 44.00 100.00 • Соответствует стандартам HSK-T (ISO 12164-3) и ICTM. • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно) Инструкции по настройке сопла СОЖ: Для настройки сопла СОЖ и /или перенаправления СОЖ, выполните следующие шаги: • Отверните гайку, повернув её приблизительно на три четверти оборота против часовой стрелки. • Отрегулируйте сопло СОЖ, чтобы оно направляло поток СОЖ непосредственно в область режущей кромки. • Заверните гайку, повернув её приблизительно на три четверти оборота по часовой стрелке. • Необходимо использовать специальный ключ (WRENCH NOZZLE HP M12). ЗАП.ЧАСТИ Обозначение Винт Ключ Сопло СОЖ Гаечный ключ HSK A-WH-ASHR/L-1 SR M12X30 DIN915 45H HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* * Опционально, заказывается отдельно HSK A63WH-ASHR/L-2 Двойные адаптеры со сменными хвостовиками HSK под резцы с квадратным сечением, для установки на токарно-фрезерных центрах l1 b L2 13 100 45 SS 45 13 h L 77.4 Изображён левосторонний Обозначение SS L l1 L2 h b HSK A63WH-ASHR/L-25-2 63 125.00 160.00 95.00 25.0 25.0 • Соответствует стандартам HSK-T и ICTM. • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно) ЗАП.ЧАСТИ Обозначение Винт Сопло СОЖ HSK A63WH-ASHL-25-2 SR M12X30 DIN915 45H SATZ-M12X1-M6 HSK A63WH-ASHR-25-2 SR M12X30 DIN915 45H EZ 146 D35 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
