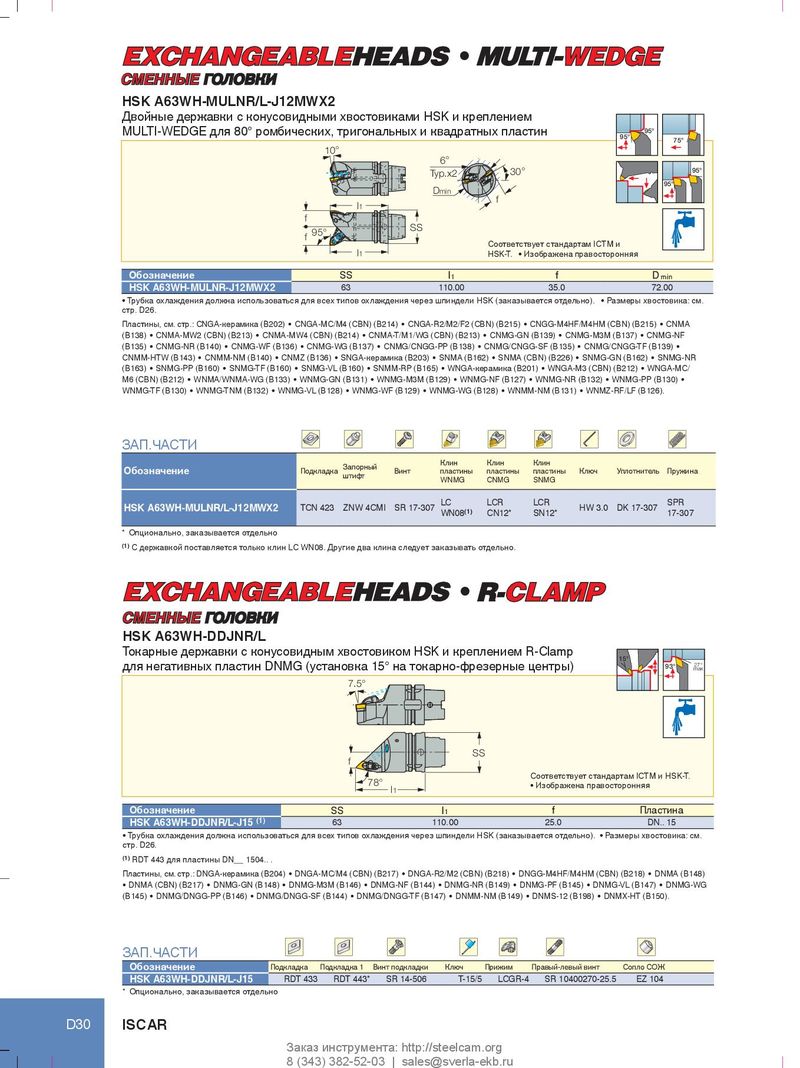

l СМЕННЫЕ ГОЛОВКИ HSK A63WH-MULNR/L-J12MWX2 Двойные державки с конусовидными хвостовиками HSK и креплением MULTI-WEDGE для 80° ромбических, тригональных и квадратных пластин 95° 95° 75° 10° 6° Typ.x2 30° 95° Dmin 95° l1 f f 95° SS f Соответствует стандартам ICTM и l1 HSK-T. • Изображена правосторонняя Обозначение SS l1 f D min HSK A63WH-MULNR-J12MWX2 63 110.00 35.0 72.00 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: CNGA‑керамика (B202) • CNGA‑MC/M4 (CBN) (B214) • CNGA‑R2/M2/F2 (CBN) (B215) • CNGG‑M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA‑MW2 (CBN) (B213) • CNMA‑MW4 (CBN) (B214) • CNMA‑T/M1/WG (CBN) (B213) • CNMG‑GN (B139) • CNMG‑M3M (B137) • CNMG‑NF (B135) • CNMG‑NR (B140) • CNMG‑WF (B136) • CNMG‑WG (B137) • CNMG/CNGG‑PP (B138) • CNMG/CNGG‑SF (B135) • CNMG/CNGG‑TF (B139) • CNMM‑HTW (B143) • CNMM‑NM (B140) • CNMZ (B136) • SNGA‑керамика (B203) • SNMA (B162) • SNMA (CBN) (B226) • SNMG‑GN (B162) • SNMG‑NR (B163) • SNMG‑PP (B160) • SNMG‑TF (B160) • SNMG‑VL (B160) • SNMM‑RP (B165) • WNGA‑керамика (B201) • WNGA‑M3 (CBN) (B212) • WNGA‑MC/ M6 (CBN) (B212) • WNMA/WNMA‑WG (B133) • WNMG‑GN (B131) • WNMG‑M3M (B129) • WNMG‑NF (B127) • WNMG‑NR (B132) • WNMG‑PP (B130) • WNMG‑TF (B130) • WNMG‑TNM (B132) • WNMG‑VL (B128) • WNMG‑WF (B129) • WNMG‑WG (B128) • WNMM‑NM (B131) • WNMZ‑RF/LF (B126). ЗАП.ЧАСТИ Запорный Клин Клин Клин Обозначение Подкладка штифт Винт пластины пластины пластины Ключ Уплотнитель Пружина WNMG CNMG SNMG HSK A63WH-MULNR/L-J12MWX2 TCN 423 ZNW 4CMI SR 17-307 LC LCR LCR HW 3.0 DK 17-307 SPR WN08(1) CN12* SN12* 17-307 * Опционально, заказывается отдельно (1) С державкой поставляется только клин LC WN08. Другие два клина следует заказывать отдельно. l СМЕННЫЕ ГОЛОВКИ HSK A63WH-DDJNR/L Токарные державки с конусовидным хвостовиком HSK и креплением R-Clamp 15° для негативных пластин DNMG (установка 15° на токарно-фрезерные центры) 93° m27a°x 7.5° f SS 78° Соответствует стандартам ICTM и HSK-T. l1 • Изображена правосторонняя Обозначение SS l1 f Пластина HSK A63WH-DDJNR/L-J15 (1) 63 110.00 25.0 DN.. 15 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. (1) RDT 443 для пластины DN__ 1504.. . Пластины, см. стр.: DNGA‑керамика (B204) • DNGA‑MC/M4 (CBN) (B217) • DNGA‑R2/M2 (CBN) (B218) • DNGG‑M4HF/M4HM (CBN) (B218) • DNMA (B148) • DNMA (CBN) (B217) • DNMG‑GN (B148) • DNMG‑M3M (B146) • DNMG‑NF (B144) • DNMG‑NR (B149) • DNMG‑PF (B145) • DNMG‑VL (B147) • DNMG‑WG (B145) • DNMG/DNGG‑PP (B146) • DNMG/DNGG‑SF (B144) • DNMG/DNGG‑TF (B147) • DNMM‑NM (B149) • DNMS‑12 (B198) • DNMX‑HT (B150). ЗАП.ЧАСТИ Обозначение Подкладка Подкладка 1 Винт подкладки Ключ Прижим Правый-левый винт Сопло СОЖ HSK A63WH-DDJNR/L-J15 RDT 433 RDT 443* SR 14-506 T-15/5 LCGR-4 SR 10400270-25.5 EZ 104 * Опционально, заказывается отдельно D30 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
