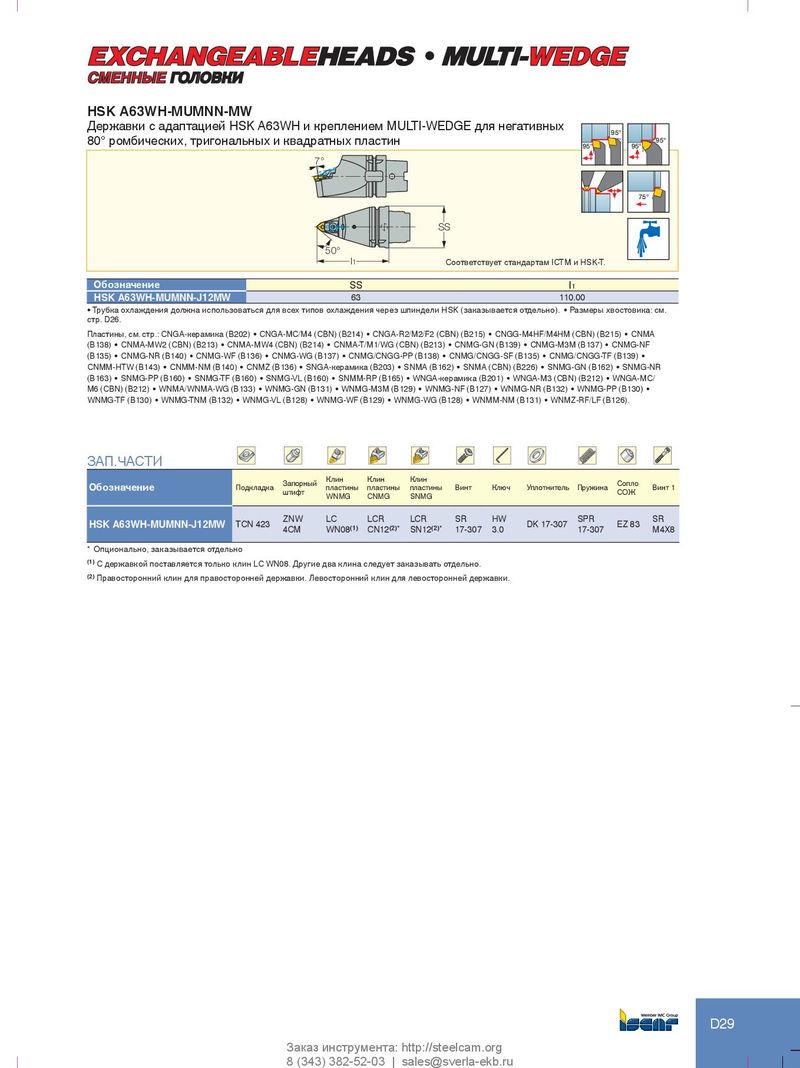

l СМЕННЫЕ ГОЛОВКИ HSK A63WH-MUMNN-MW Державки с адаптацией HSK A63WH и креплением MULTI-WEDGE для негативных 95° 80° ромбических, тригональных и квадратных пластин 95° 95° 95° 7° 75° SS 50° l1 Соответствует стандартам ICTM и HSK-T. Обозначение SS l1 HSK A63WH-MUMNN-J12MW 63 110.00 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: CNGA‑керамика (B202) • CNGA‑MC/M4 (CBN) (B214) • CNGA‑R2/M2/F2 (CBN) (B215) • CNGG‑M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA‑MW2 (CBN) (B213) • CNMA‑MW4 (CBN) (B214) • CNMA‑T/M1/WG (CBN) (B213) • CNMG‑GN (B139) • CNMG‑M3M (B137) • CNMG‑NF (B135) • CNMG‑NR (B140) • CNMG‑WF (B136) • CNMG‑WG (B137) • CNMG/CNGG‑PP (B138) • CNMG/CNGG‑SF (B135) • CNMG/CNGG‑TF (B139) • CNMM‑HTW (B143) • CNMM‑NM (B140) • CNMZ (B136) • SNGA‑керамика (B203) • SNMA (B162) • SNMA (CBN) (B226) • SNMG‑GN (B162) • SNMG‑NR (B163) • SNMG‑PP (B160) • SNMG‑TF (B160) • SNMG‑VL (B160) • SNMM‑RP (B165) • WNGA‑керамика (B201) • WNGA‑M3 (CBN) (B212) • WNGA‑MC/ M6 (CBN) (B212) • WNMA/WNMA‑WG (B133) • WNMG‑GN (B131) • WNMG‑M3M (B129) • WNMG‑NF (B127) • WNMG‑NR (B132) • WNMG‑PP (B130) • WNMG‑TF (B130) • WNMG‑TNM (B132) • WNMG‑VL (B128) • WNMG‑WF (B129) • WNMG‑WG (B128) • WNMM‑NM (B131) • WNMZ‑RF/LF (B126). ЗАП.ЧАСТИ Запорный Клин Клин Клин Сопло Обозначение Подкладка штифт пластины пластины пластины Винт Ключ Уплотнитель Пружина СОЖ Винт 1 WNMG CNMG SNMG HSK A63WH-MUMNN-J12MW TCN 423 ZNW LC LCR LCR SR HW DK 17-307 SPR EZ 83 SR 4CM WN08(1) CN12(2)* SN12(2)* 17-307 3.0 17-307 M4X8 * Опционально, заказывается отдельно (1) С державкой поставляется только клин LC WN08. Другие два клина следует заказывать отдельно. (2) Правосторонний клин для правосторонней державки. Левосторонний клин для левосторонней державки. D29 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
