Каталог Iscar инструмент для нарезания резьбы - страница 112

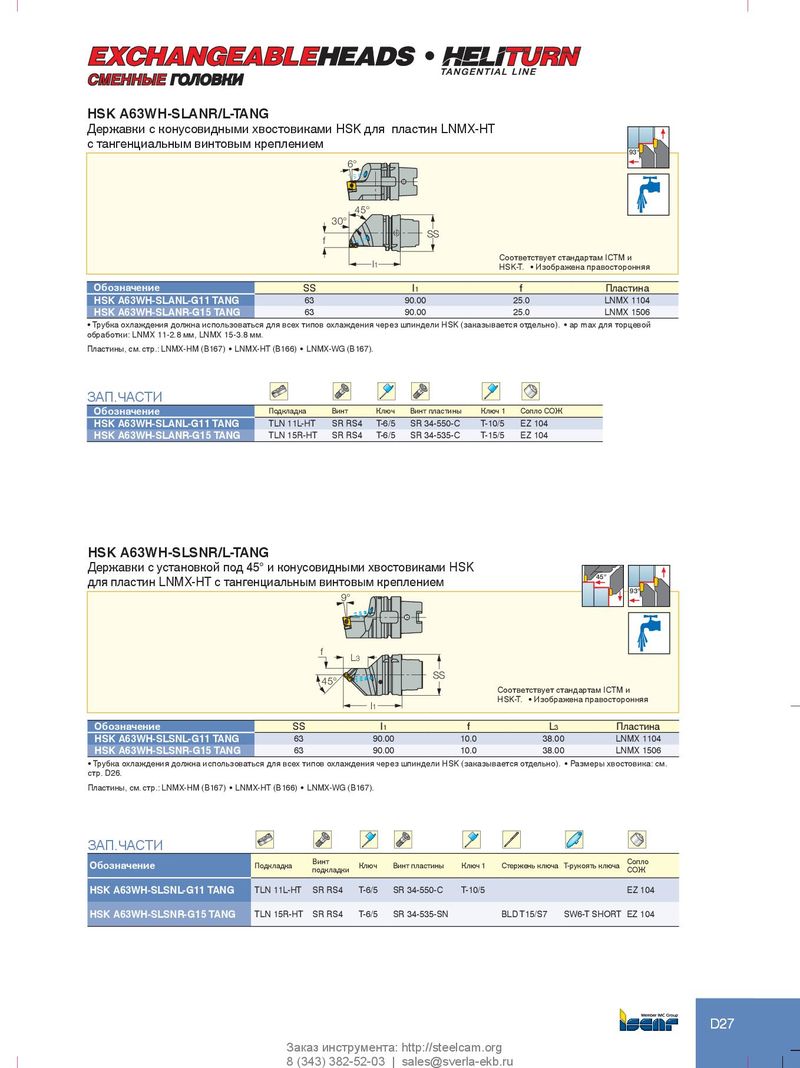

l СМЕННЫЕ ГОЛОВКИ HSK A63WH-SLANR/L-TANG Державки с конусовидными хвостовиками HSK для пластин LNMX-HT с тангенциальным винтовым креплением 93° 6° 45° 30° f SS l1 Соответствует стандартам ICTM и HSK-T. • Изображена правосторонняя Обозначение SS l1 f Пластина HSK A63WH-SLANL-G11 TANG 63 90.00 25.0 LNMX 1104 HSK A63WH-SLANR-G15 TANG 63 90.00 25.0 LNMX 1506 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • ap max для торцевой обработки: LNMX 11-2.8 мм, LNMX 15-3.8 мм. Пластины, см. стр.: LNMX‑HM (B167) • LNMX‑HT (B166) • LNMX‑WG (B167). ЗАП.ЧАСТИ Обозначение Подкладка Винт Ключ Винт пластины Ключ 1 Сопло СОЖ HSK A63WH-SLANL-G11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C T-10/5 EZ 104 HSK A63WH-SLANR-G15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-C T-15/5 EZ 104 HSK A63WH-SLSNR/L-TANG Державки с установкой под 45° и конусовидными хвостовиками HSK для пластин LNMX-HT с тангенциальным винтовым креплением 45° 9° 93° f L3 45° SS Соответствует стандартам ICTM и l1 HSK-T. • Изображена правосторонняя Обозначение SS l1 f L3 Пластина HSK A63WH-SLSNL-G11 TANG 63 90.00 10.0 38.00 LNMX 1104 HSK A63WH-SLSNR-G15 TANG 63 90.00 10.0 38.00 LNMX 1506 • Трубка охлаждения должна использоваться для всех типов охлаждения через шпиндели HSK (заказывается отдельно). • Размеры хвостовика: см. стр. D26. Пластины, см. стр.: LNMX‑HM (B167) • LNMX‑HT (B166) • LNMX‑WG (B167). ЗАП.ЧАСТИ Обозначение Подкладка Винт Ключ Винт пластины Ключ 1 Стержень ключа T-рукоять ключа Сопло подкладки СОЖ HSK A63WH-SLSNL-G11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C T-10/5 EZ 104 HSK A63WH-SLSNR-G15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 104 D27 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
