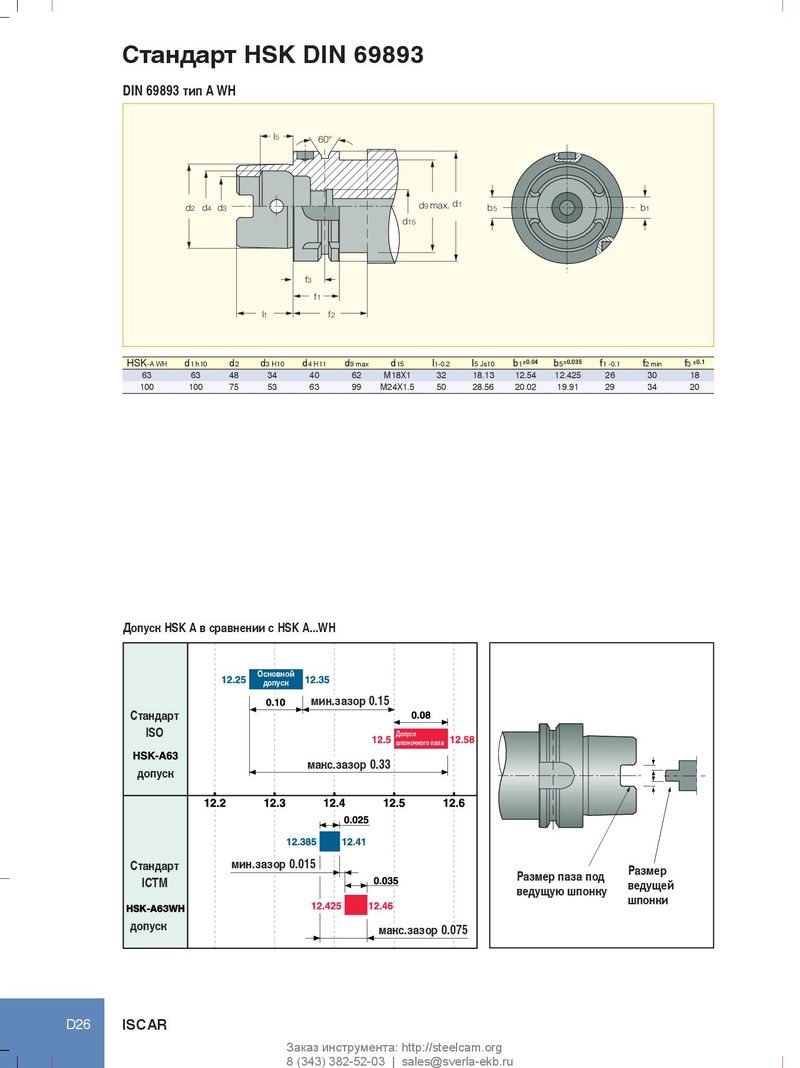

Стандарт HSK DIN 69893 DIN 69893 тип A WH l5 60° d2 d4 d3 d9 max. d1 b5 b1 d15 f3 f1 l1 f2 HSK-A WH d1 h10 d2 d3 H10 d4 H11 d9 max d15 l1-0.2 l5 Js10 b1±0.04 b5±0.035 f1 -0.1 f2 min f3 ±0.1 63 63 48 34 40 62 M18X1 32 18.13 12.54 12.425 26 30 18 100 100 75 53 63 99 M24X1.5 50 28.56 20.02 19.91 29 34 20 Допуск HSK A в сравнении с HSK A...WH Основной допуск мин.зазор 0.15 Стандарт ISO Допуск шпоночного паза допуск макс.зазор 0.33 Стандарт мин.зазор 0.015 Размер ICTM Размер паза под ведущей ведущую шпонку шпонки допуск макс.зазор 0.075 D26 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
