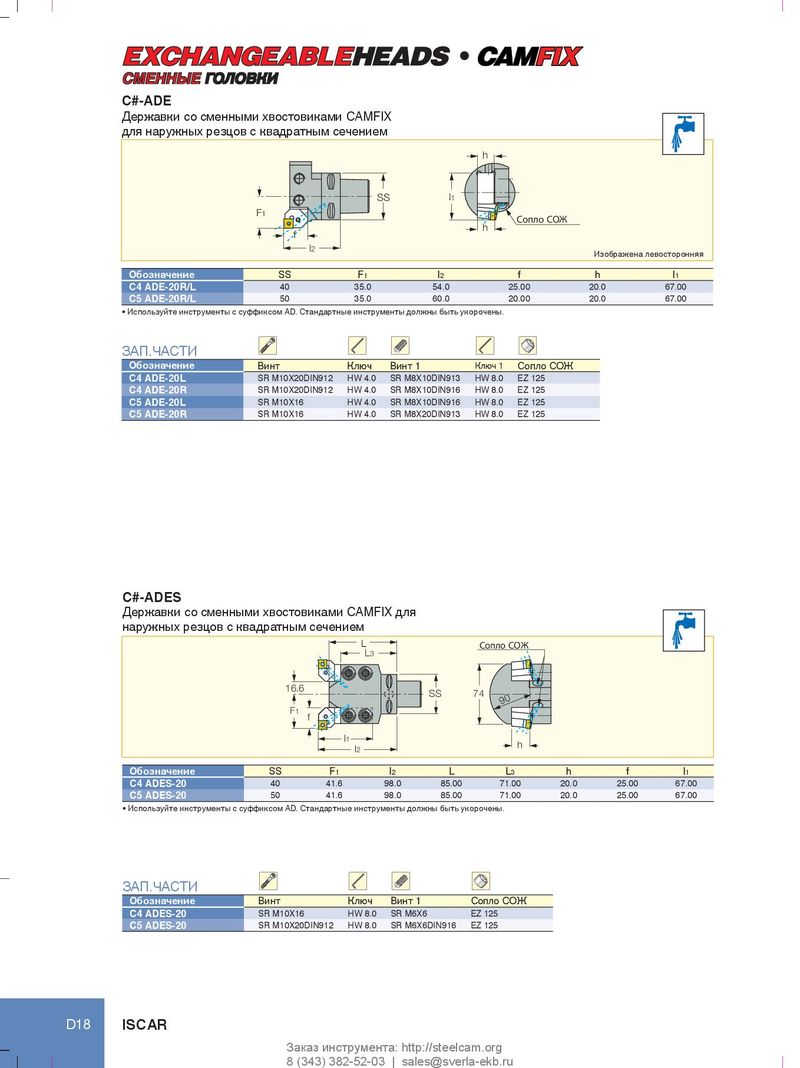

Каталог Iscar инструмент для нарезания резьбы - страница 103

l СМЕННЫЕ ГОЛОВКИ C#-ADE Державки со сменными хвостовиками CAMFIX для наружных резцов с квадратным сечением h SS l1 F1 Сопло СОЖ f h l2 Изображена левосторонняя Обозначение SS F1 l2 f h l1 C4 ADE-20R/L 40 35.0 54.0 25.00 20.0 67.00 C5 ADE-20R/L 50 35.0 60.0 20.00 20.0 67.00 • Используйте инструменты с суффиксом AD. Стандартные инструменты должны быть укорочены. ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Ключ 1 Сопло СОЖ C4 ADE-20L SR M10X20DIN912 HW 4.0 SR M8X10DIN913 HW 8.0 EZ 125 C4 ADE-20R SR M10X20DIN912 HW 4.0 SR M8X10DIN916 HW 8.0 EZ 125 C5 ADE-20L SR M10X16 HW 4.0 SR M8X10DIN916 HW 8.0 EZ 125 C5 ADE-20R SR M10X16 HW 4.0 SR M8X20DIN913 HW 8.0 EZ 125 C#-ADES Державки со сменными хвостовиками CAMFIX для наружных резцов с квадратным сечением L Сопло СОЖ L3 16.6 SS 74 90 F1 f l1 h l2 Обозначение SS F1 l2 L L3 h f l1 C4 ADES-20 40 41.6 98.0 85.00 71.00 20.0 25.00 67.00 C5 ADES-20 50 41.6 98.0 85.00 71.00 20.0 25.00 67.00 • Используйте инструменты с суффиксом AD. Стандартные инструменты должны быть укорочены. ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Сопло СОЖ C4 ADES-20 SR M10X16 HW 8.0 SR M6X6 EZ 125 C5 ADES-20 SR M10X20DIN912 HW 8.0 SR M6X6DIN916 EZ 125 D18 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
