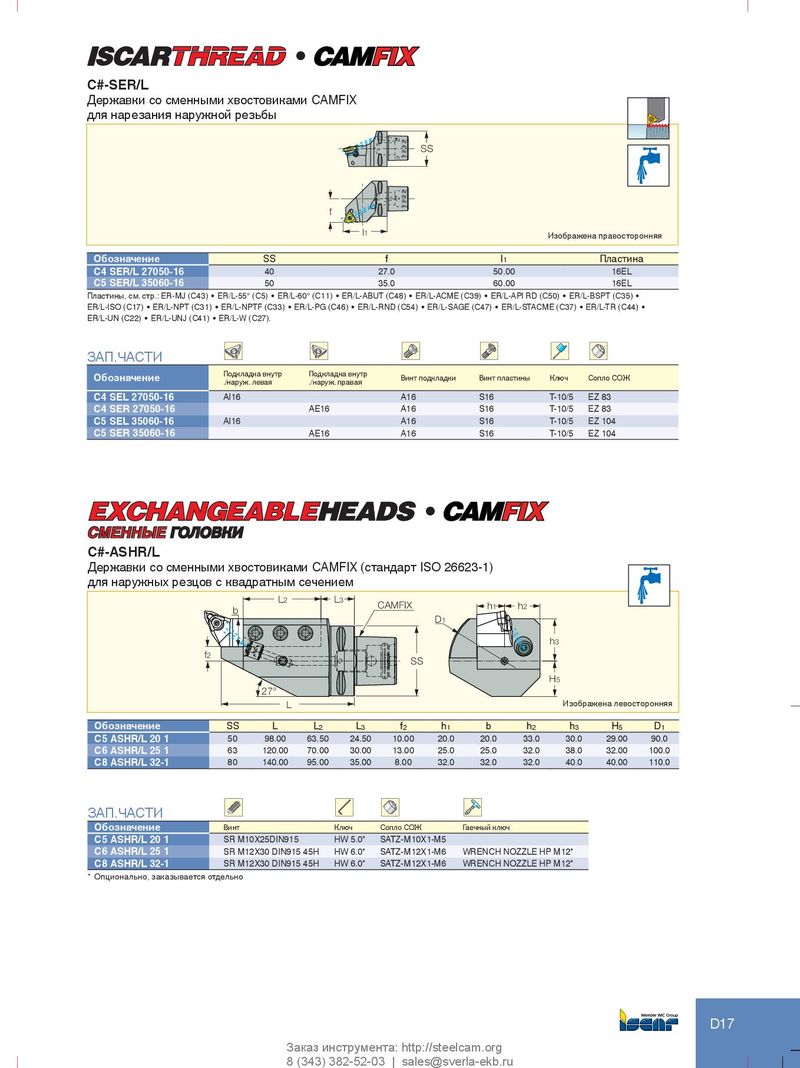

Каталог Iscar инструмент для нарезания резьбы - страница 102

l C#-SER/L Державки со сменными хвостовиками CAMFIX для нарезания наружной резьбы SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина C4 SER/L 27050-16 40 27.0 50.00 16EL C5 SER/L 35060-16 50 35.0 60.00 16EL Пластины, см. стр.: ER‑MJ (C43) • ER/L‑55° (C5) • ER/L‑60° (C11) • ER/L‑ABUT (C48) • ER/L‑ACME (C39) • ER/L‑API RD (C50) • ER/L‑BSPT (C35) • ER/L‑ISO (C17) • ER/L‑NPT (C31) • ER/L‑NPTF (C33) • ER/L‑PG (C46) • ER/L‑RND (C54) • ER/L‑SAGE (C47) • ER/L‑STACME (C37) • ER/L‑TR (C44) • ER/L‑UN (C22) • ER/L‑UNJ (C41) • ER/L‑W (C27). ЗАП.ЧАСТИ Обозначение Подкладка внутр Подкладка внутр Винт подкладки Винт пластины Ключ Сопло СОЖ ./наруж. левая ./наруж. правая C4 SEL 27050-16 AI16 A16 S16 T-10/5 EZ 83 C4 SER 27050-16 AE16 A16 S16 T-10/5 EZ 83 C5 SEL 35060-16 AI16 A16 S16 T-10/5 EZ 104 C5 SER 35060-16 AE16 A16 S16 T-10/5 EZ 104 l СМЕННЫЕ ГОЛОВКИ C#-ASHR/L Державки со сменными хвостовиками CAMFIX (стандарт ISO 26623-1) для наружных резцов с квадратным сечением L2 L3 CAMFIX h1 h2 b D1 h3 f2 SS H5 27° L Изображена левосторонняя Обозначение SS L L2 L3 f2 h1 b h2 h3 H5 D1 C5 ASHR/L 20 1 50 98.00 63.50 24.50 10.00 20.0 20.0 33.0 30.0 29.00 90.0 C6 ASHR/L 25 1 63 120.00 70.00 30.00 13.00 25.0 25.0 32.0 38.0 32.00 100.0 C8 ASHR/L 32-1 80 140.00 95.00 35.00 8.00 32.0 32.0 32.0 40.0 40.00 110.0 ЗАП.ЧАСТИ Обозначение Винт Ключ Сопло СОЖ Гаечный ключ C5 ASHR/L 20 1 SR M10X25DIN915 HW 5.0* SATZ-M10X1-M5 C6 ASHR/L 25 1 SR M12X30 DIN915 45H HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* C8 ASHR/L 32-1 SR M12X30 DIN915 45H HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* * Опционально, заказывается отдельно D17 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
