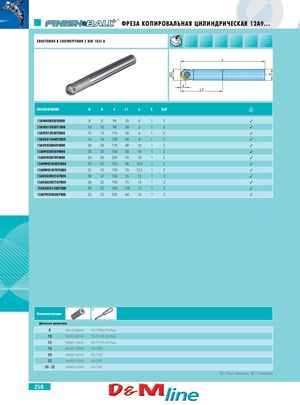

ØD d ФРЕЗА КОПИРОВАЛЬНАЯ ЦИЛИНДРИЧЕСКАЯ 12A9... ХВОСТОВИК В СООТВЕТСТВИИ С DIN 1835 A L a L1 ОБОЗНАЧЕНИЕ D d L L1 a Z Zeff IK 12A9R008020T0R00 8 8 90 20 4 1 2  12A9S010030T1R00 10 10 90 30 5 1 2  12A9T012030T2R00 12 12 110 30 6 1 2  12A9U016040T3R00 16 16 130 40 8 1 2  12A9V020040T4R00 20 20 110 40 10 1 2  12A9V020050T4R00 20 20 150 50 10 1 2  12A9V020070T4R00 20 20 220 70 10 1 2  12A9W025040T5R00 25 25 125 40 12,5 1 2  12A9W025070T5R00 25 25 170 70 12,5 1 2  12A9X030055U7R00 30 32 140 55 15 1 2  12A9X030075U7R00 30 32 190 75 15 1 2  12A9X030150U7R00 30 32 300 150 15 1 2  12A9Y032060U7R00 32 32 250 60 16 1 2  ᕃ ᕄ Комплектующие Диапазон диаметров 8 SM25-080-B1 DS-TP08S (TX-Plus) 10 SM30-083-B1 DS-TP10S (TX-Plus) 12 SM40-106-B1 DS-TP15S (TX-Plus) 16 SM50-139-B1 DS-T20T 20 SM60-167-B1 DS-T25T 25 SM70-210-B1 DS-T25T 30 - 32 SM80-250-B1 DS-T30T ᕃ = Винт пластины ᕄ = Отвертка 258
