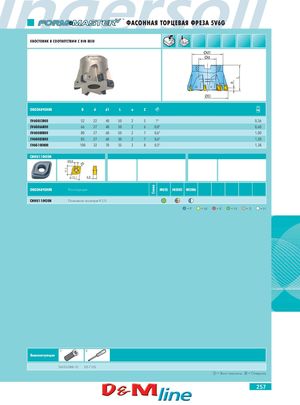

11,1 Сплав a L ФАСОННАЯ ТОРЦЕВАЯ ФРЕЗА 5V6G ХВОСТОВИК В СООТВЕТСТВИИ С DIN 8030 Ød1 Ød ØD ОБОЗНАЧЕНИЕ D d d1 L a Z 5V6G052R00 52 22 40 50 2 5 1° 0,36 5V6G066R00 66 27 48 50 2 6 0,8° 0,60 5V6G080R00 80 27 60 50 2 7 0,6° 1,00 5V6G085R00 85 27 60 50 2 7 0,6° 1,20 5V6G100R00 100 32 70 55 2 8 0,5° 1,38 CNHU110420N Ø3,8 R2 11,1 4,8 ОБОЗНАЧЕНИЕ Конструкция IN05S IN2005 IN2006 CNHU110420N Позитивная геометрия R 2,0 =P =M =K =N =S =H ᕃ ᕄ Комплектующие SM35-088-10 DS-T10S ᕃ = Винт пластины ᕄ = Отвертка 257
